Что такое лазерный принтер и как он устроен

Лазерный принтер переносит текст и изображения из электронного документа на бумагу. Для печати он использует тонер — очень мелкий сухой порошок. Лазер помогает создать изображение внутри аппарата, а закрепляет порошок на листе другой узел — печка.

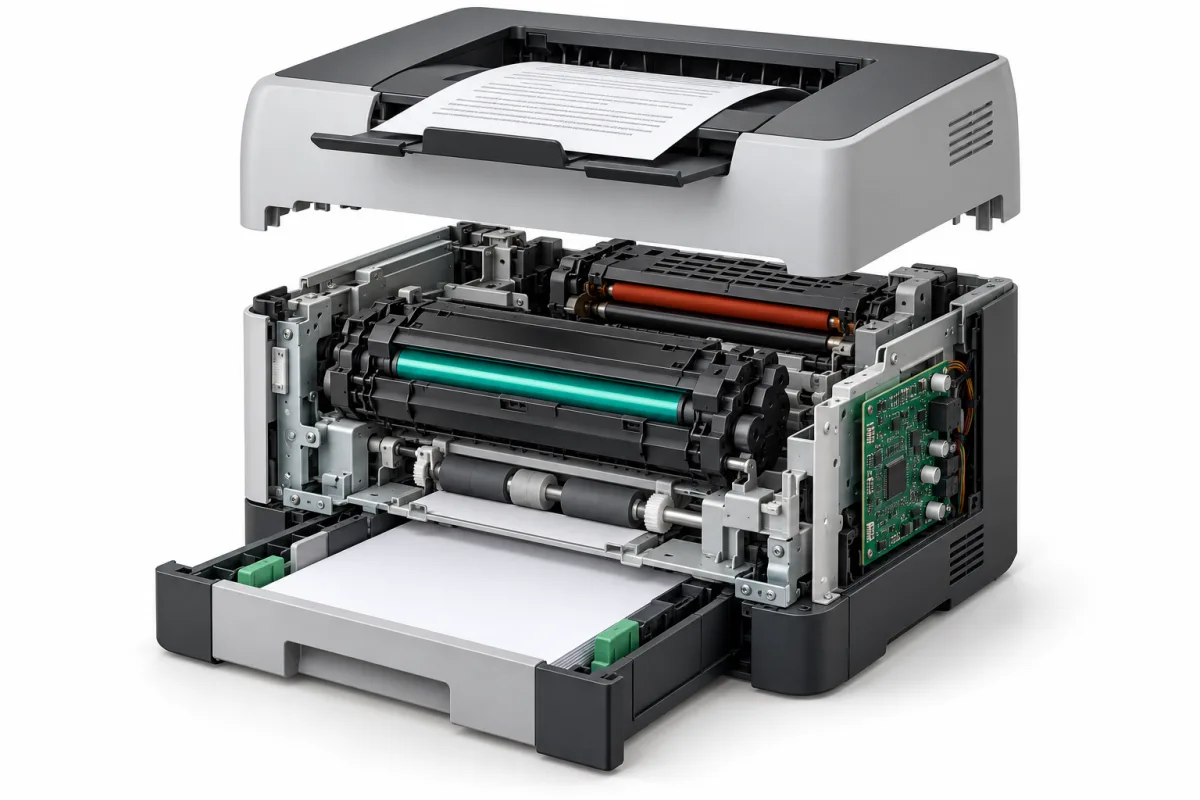

Снаружи видны корпус, лотки, кнопки и разъёмы. Внутри работают электроника, двигатели, ролики, оптический блок и несколько узлов, которые по очереди формируют отпечаток. Пока лист проходит через аппарат, каждый из них выполняет свою часть работы.

У разных моделей эти узлы расположены по-разному. Одни собраны в съёмном картридже, другие остаются в принтере и обслуживаются отдельно. Поэтому одинаковое назначение детали не означает одинаковый внешний вид или способ замены.

Ниже разобрана типовая конструкция лазерного принтера. Отдельно отмечены особенности цветной и двусторонней печати. Иллюстрации помогают понять устройство узлов, но не показывают точную сборку какой-либо конкретной модели.

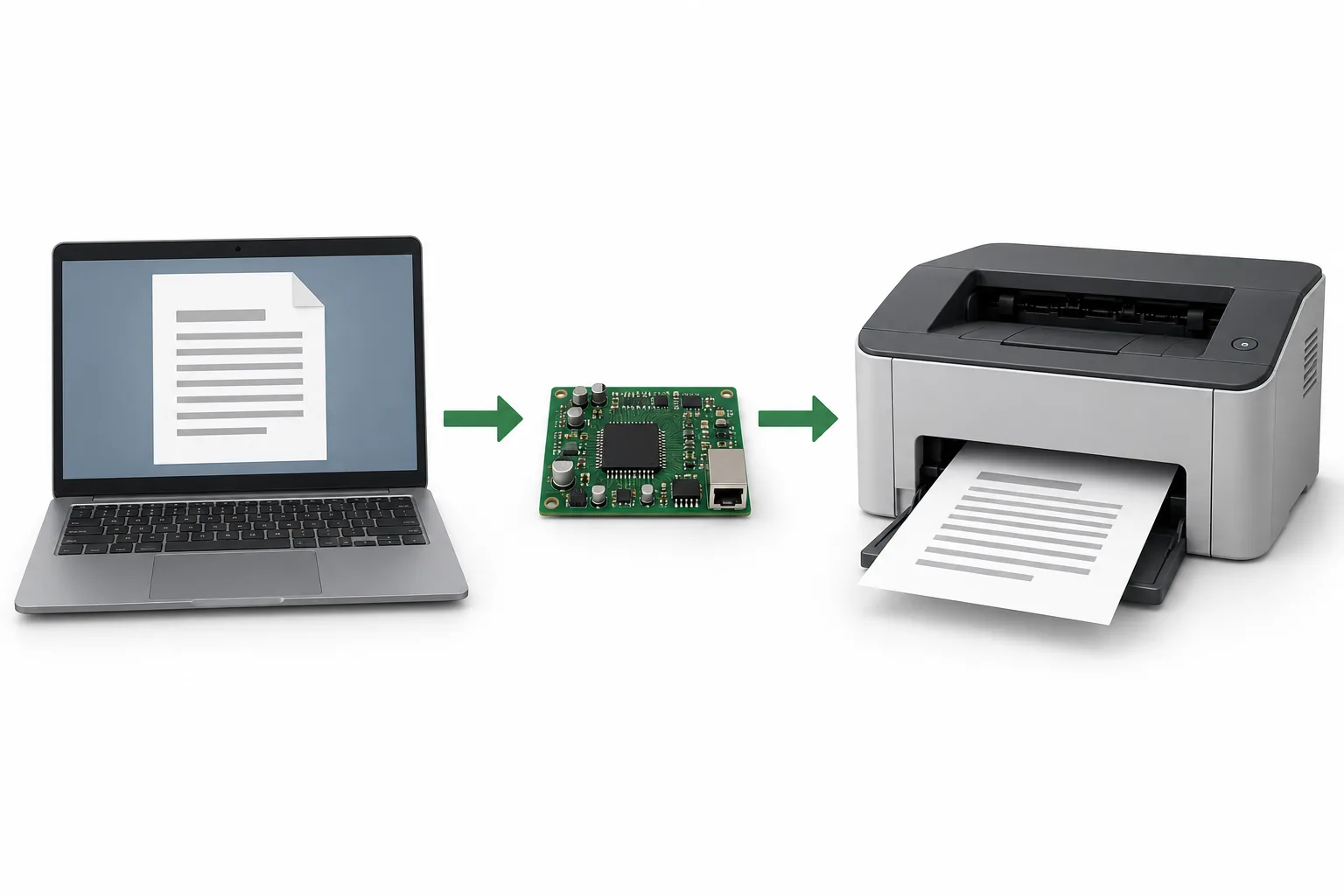

Когда вы нажимаете «Печать», принтер получает задание: какие страницы вывести, сколько сделать копий, какой выбрать формат и другие настройки. Передача идёт по USB или через сеть, если такой способ подключения предусмотрен.

Часть подготовки выполняет компьютер или телефон, часть — сам принтер. В этом участвуют программа, из которой печатают, системные средства печати и, когда он нужен, драйвер. Драйвер помогает передать задание в понятном устройству виде. Поэтому ошибка выбора принтера или настроек может помешать печати ещё до захвата бумаги.

Внутри аппарата есть плата с процессором и памятью. Её часто называют форматтером или платой обработки данных. Она принимает задание и готовит сведения о том, где на странице должны появиться точки изображения. Память нужна для обработки и хранения данных задания во время работы.

Механизмом управляет контроллер печатающего устройства: он согласует запуск двигателей, лазера, подачи бумаги и нагревателя. В зависимости от модели эти функции находятся на разных платах или объединены. Электроника должна не просто включить узлы, а запустить их в нужное время.

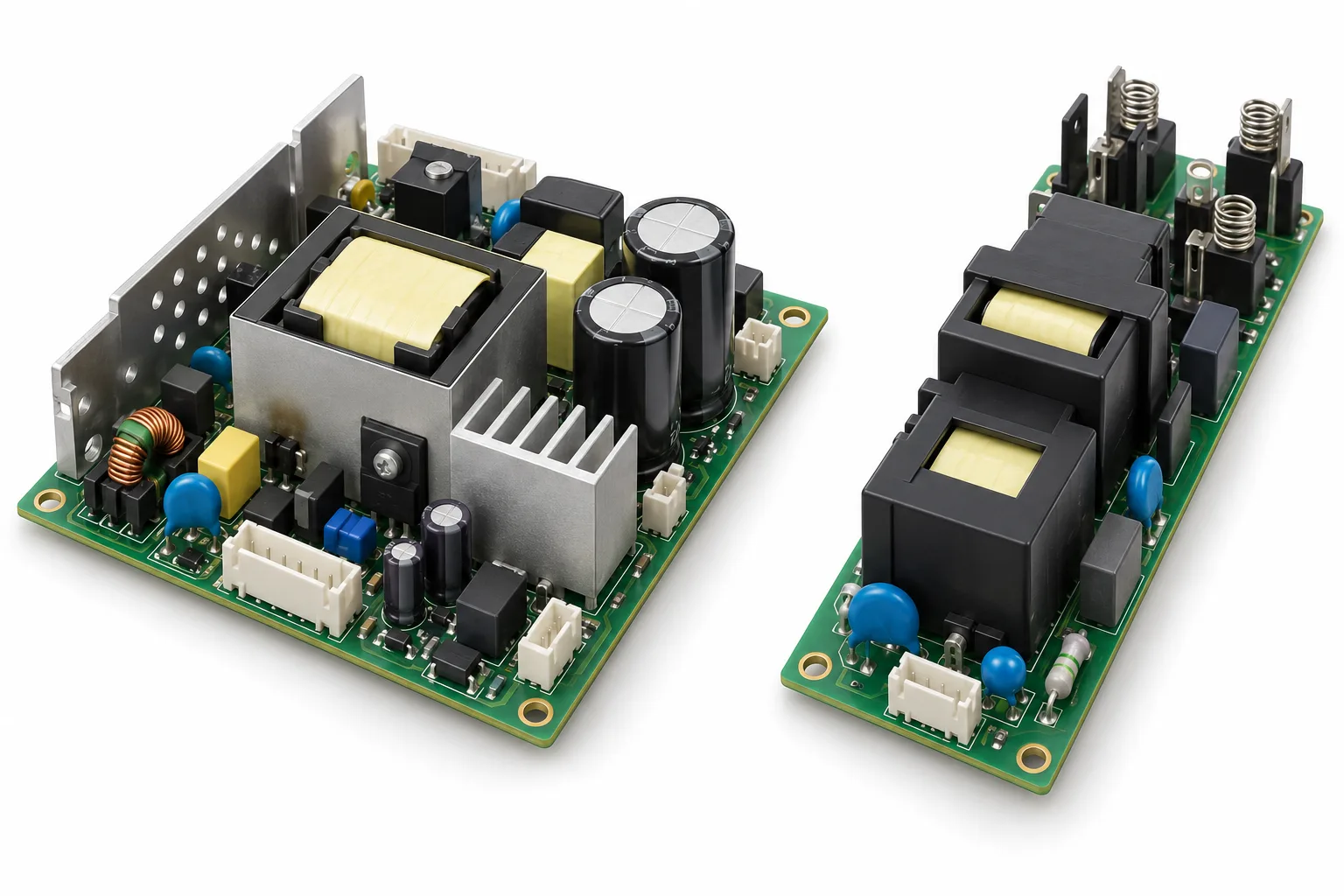

Из розетки приходит переменное сетевое напряжение. Электронике, датчикам и двигателям нужны другие условия питания. Низковольтный блок преобразует напряжение и питает соответствующие цепи принтера.

Отдельная задача — создать электрические напряжения для зарядки барабана, проявки и переноса тонера. Этим занимается высоковольтный блок. Он помогает формировать электрические поля, благодаря которым частицы порошка перемещаются между нужными поверхностями.

Нагрев печки тоже управляется электрической схемой, но его питание нельзя представлять как обычный выход платы для небольшого двигателя. Нагреватель потребляет заметную мощность, и его включение связано с контролем температуры и защитой. Конкретная схема зависит от конструкции.

Блоки питания могут быть отдельными платами либо частью более крупной сборки. Если неисправность связана с питанием, принтер способен вообще не включиться или остановиться с ошибкой. По одному такому признаку нельзя определить, какая именно плата вышла из строя.

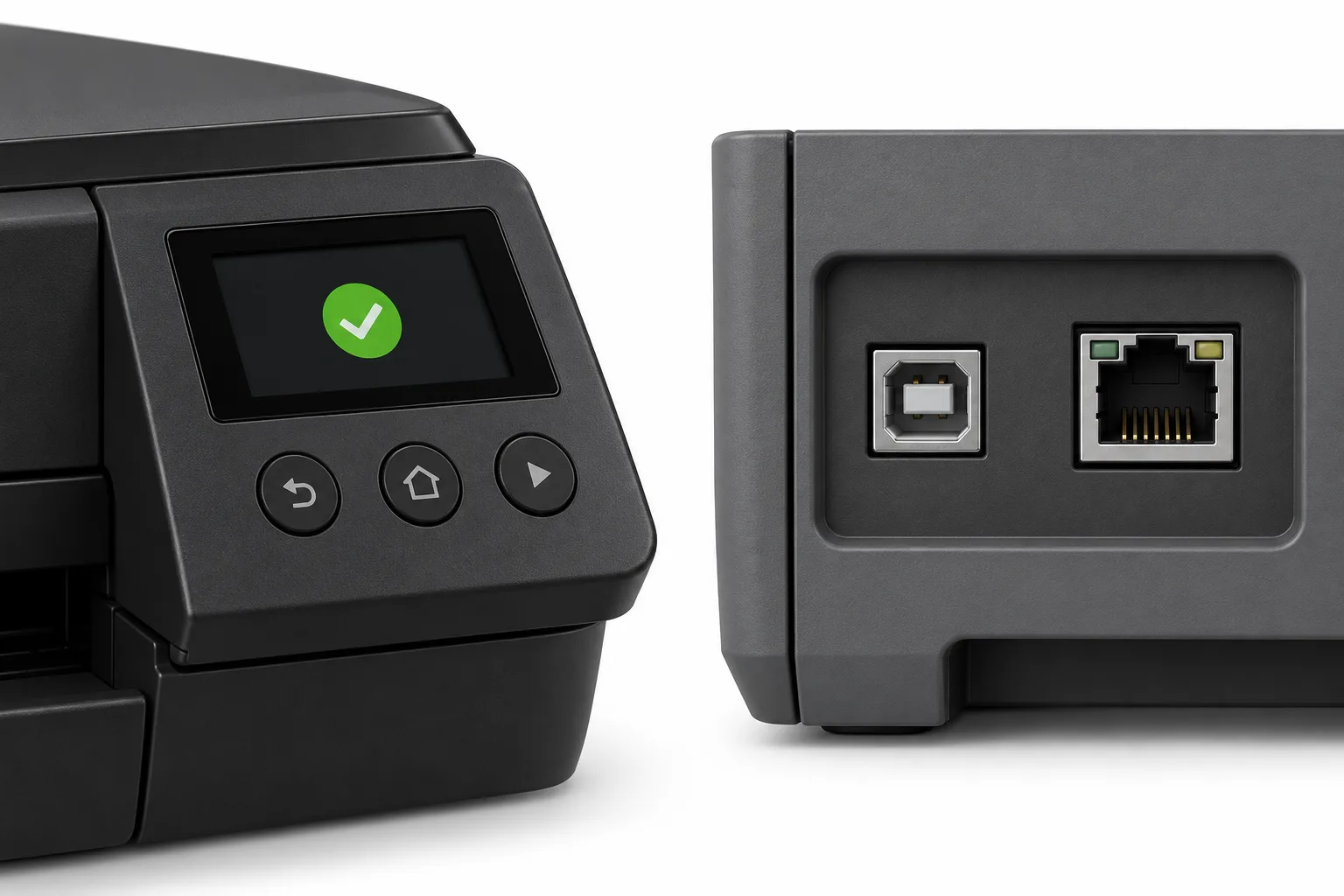

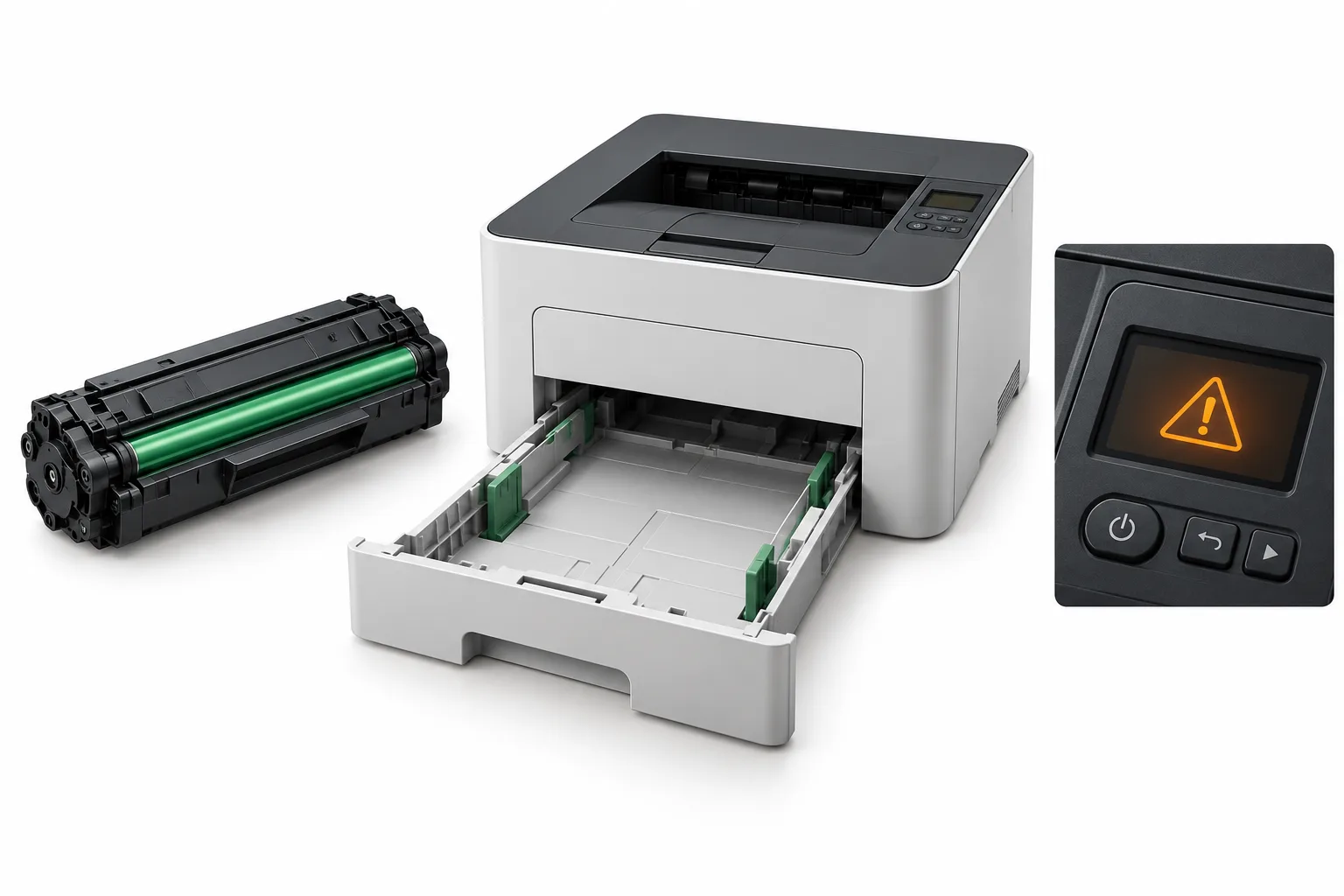

Панель управления показывает состояние аппарата и позволяет выполнить доступные действия: запустить или отменить задание, посмотреть настройки, узнать причину остановки. У простой модели это несколько кнопок и лампочек, у другой — экран и меню.

USB-разъём служит для проводного подключения. Сетевой разъём позволяет включить принтер в проводную сеть. Беспроводное подключение возможно только при наличии соответствующего модуля и поддержки со стороны устройства.

Не каждый похожий разъём имеет одинаковое назначение. Например, порт для соединения с компьютером и порт для подключения флешки — разные вещи. Возможность прямой печати с накопителя нужно проверять по конкретной модели.

Сообщение на панели важно читать целиком. Принтер может просить бумагу, ожидать подтверждения размера, сообщать о крышке или картридже. Наличие экрана и горящего индикатора ещё не означает, что аппарат получил нужное задание и готов его выполнить.

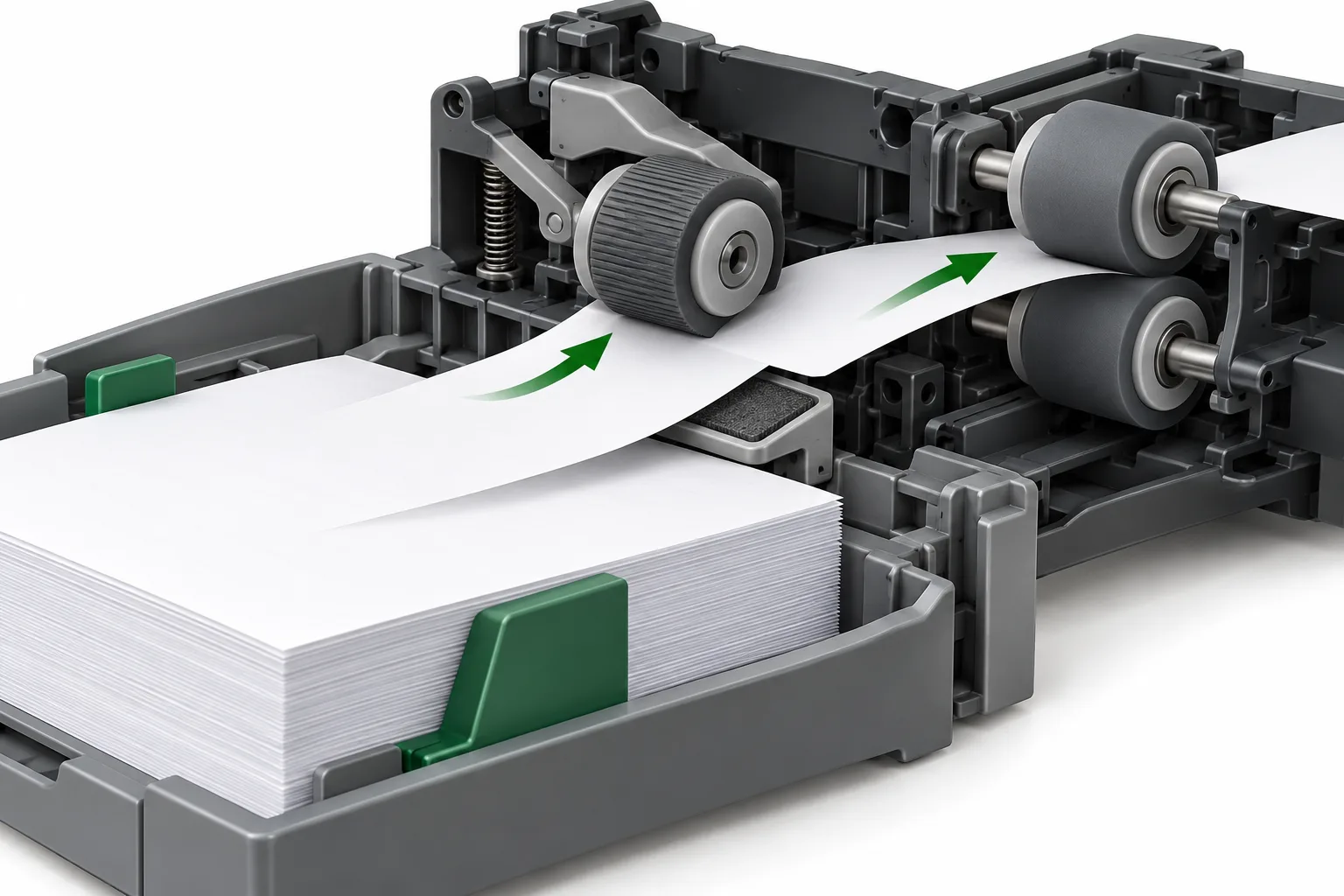

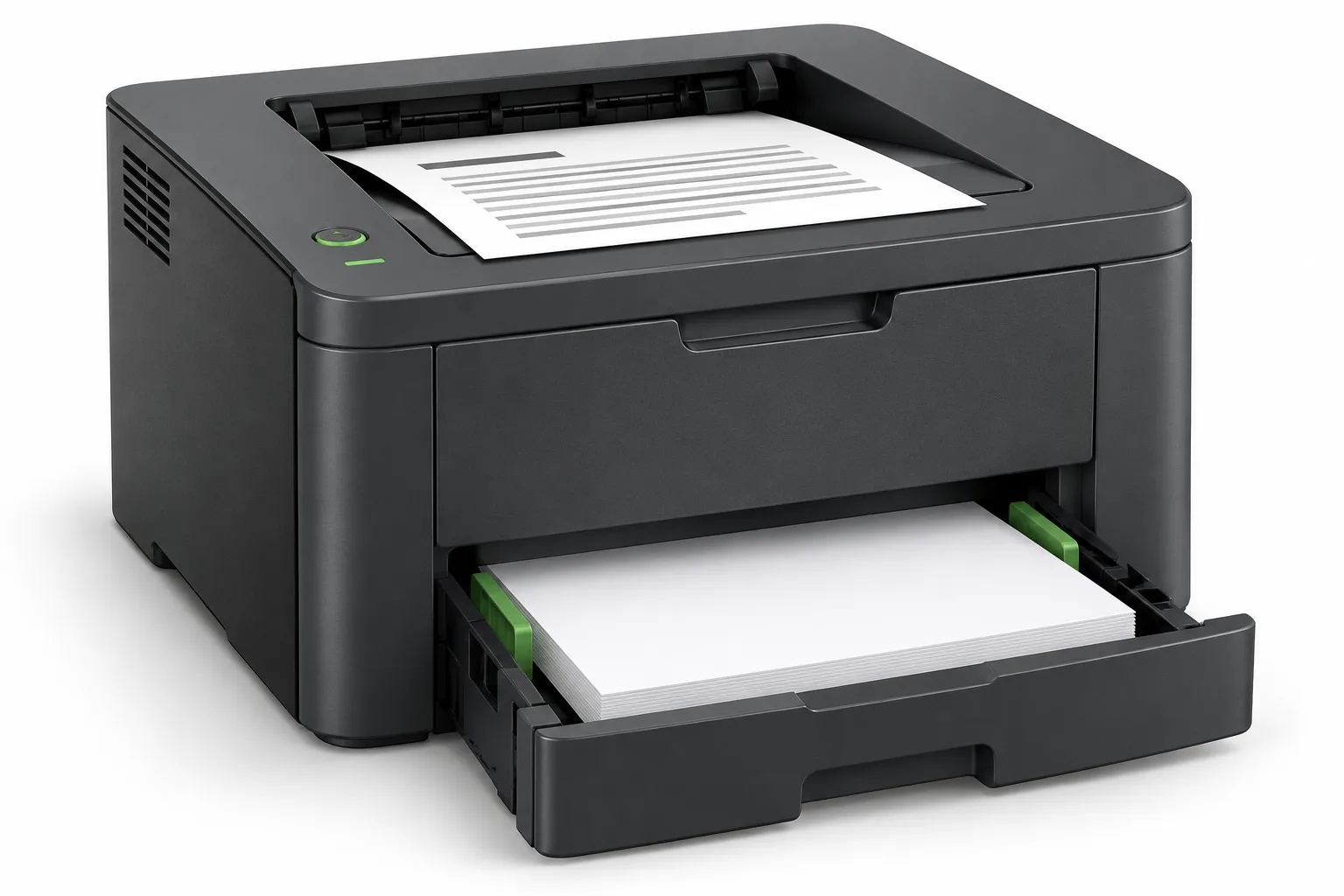

Лоток удерживает запас бумаги. Боковые и задние направляющие помогают расположить пачку под нужный формат. Если листы стоят неровно, это усложняет их дальнейшую подачу.

Когда начинается печать, ролик захвата подхватывает бумагу. Но соседние листы могут тянуться за верхним. Чтобы пачка не ушла внутрь целиком, в механизме есть отделение: например, тормозная площадка или отделяющий ролик. Конструкция бывает разной, а задача одна — дальше должен пройти один лист.

После захвата бумагу принимают транспортные ролики. Они перемещают её по направляющим к месту нанесения изображения. В тракте могут быть изгибы, поворотные заслонки и дополнительные пары роликов. Слово «тракт» здесь означает весь путь листа через принтер.

Загрязнение роликов бумажной пылью, износ их поверхности и неподходящая бумага могут мешать захвату. Но если аппарат не берёт лист, причина не обязательно только в резинке ролика: нужно учитывать работу отделения, привода и датчиков.

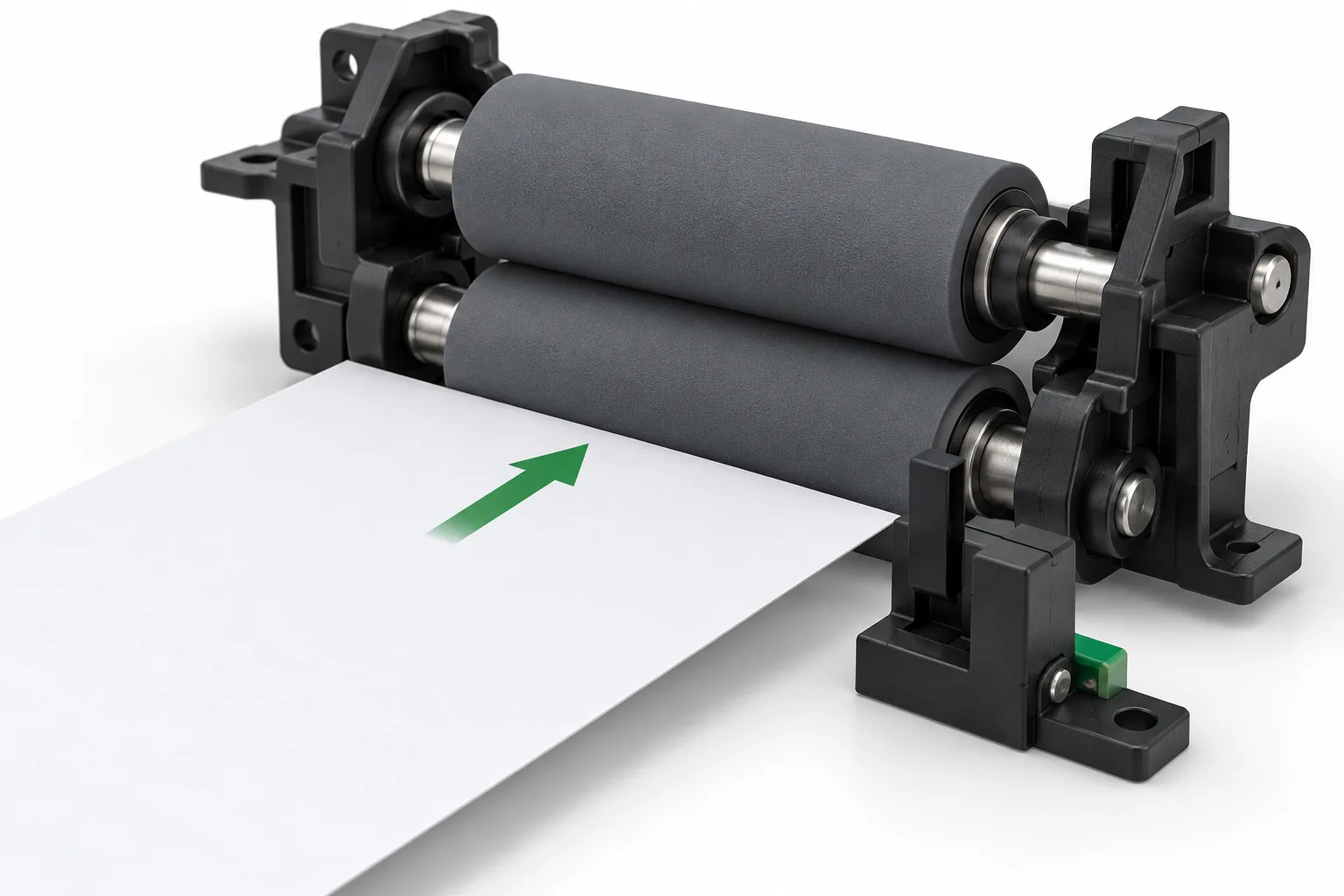

Перед нанесением изображения лист нужно подать ровно и вовремя. Эту задачу выполняет узел регистрации. В типовой конструкции в нём есть ролики, а рядом с ними — элементы контроля прохождения бумаги.

Передний край листа подходит к остановленной паре роликов. При предусмотренной конструкцией небольшой подаче край выравнивается. Затем ролики начинают движение в согласованный момент, чтобы бумага встретилась с изображением там, где нужно.

Это влияет на положение текста относительно краёв листа. Если бумага приходит с перекосом или не вовремя, отпечаток может смещаться. При этом подобные проявления бывают связаны и с другими причинами — от настроек формата до направляющих в лотке.

У разных принтеров способ регистрации отличается. Важен сам принцип: лист нельзя просто протолкнуть вперёд с любой скоростью. Его движение должно быть согласовано с вращением барабана и работой остальных узлов.

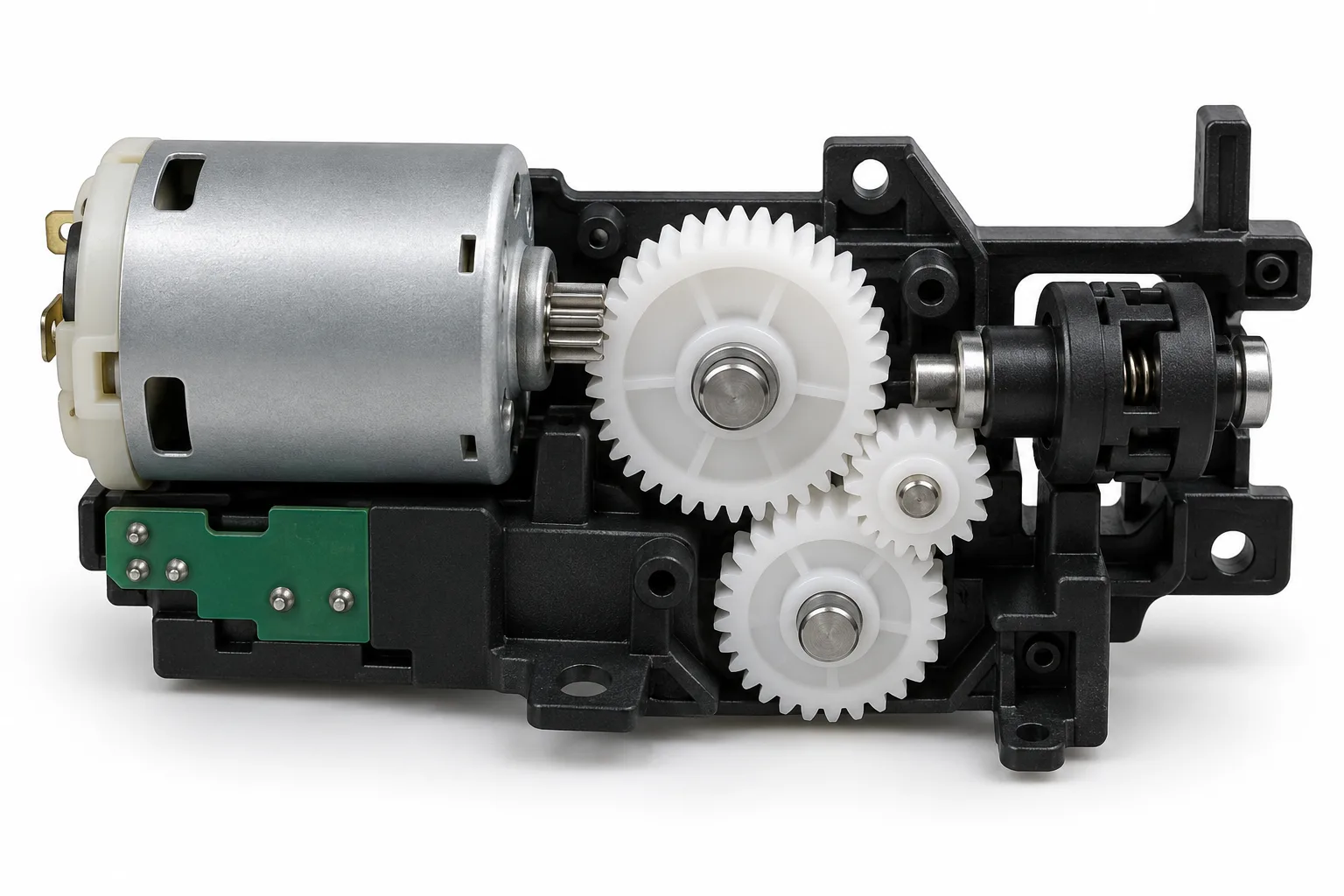

Двигатели создают движение внутри принтера. Через шестерни и другие передачи они вращают ролики, барабан и механизмы картриджа. В одном аппарате задачами управляют несколько двигателей, в другом часть узлов получает движение от общего привода.

Шестерни передают вращение и помогают получить нужную скорость. Муфта подключает или отключает отдельный механизм от уже работающего привода. Благодаря этому ролик может начать движение именно тогда, когда нужен следующий лист.

В некоторых механизмах применяются соленоиды — небольшие электромагнитные исполнительные устройства. По команде контроллера они перемещают рычаг или освобождают деталь привода. Это не то же самое, что датчик: датчик сообщает о состоянии, а исполнительный механизм выполняет действие.

Все эти детали должны работать согласованно. Звук вращения внутри не доказывает, что каждый ролик действительно движется: между двигателем и нужным узлом ещё находятся передачи и соединения.

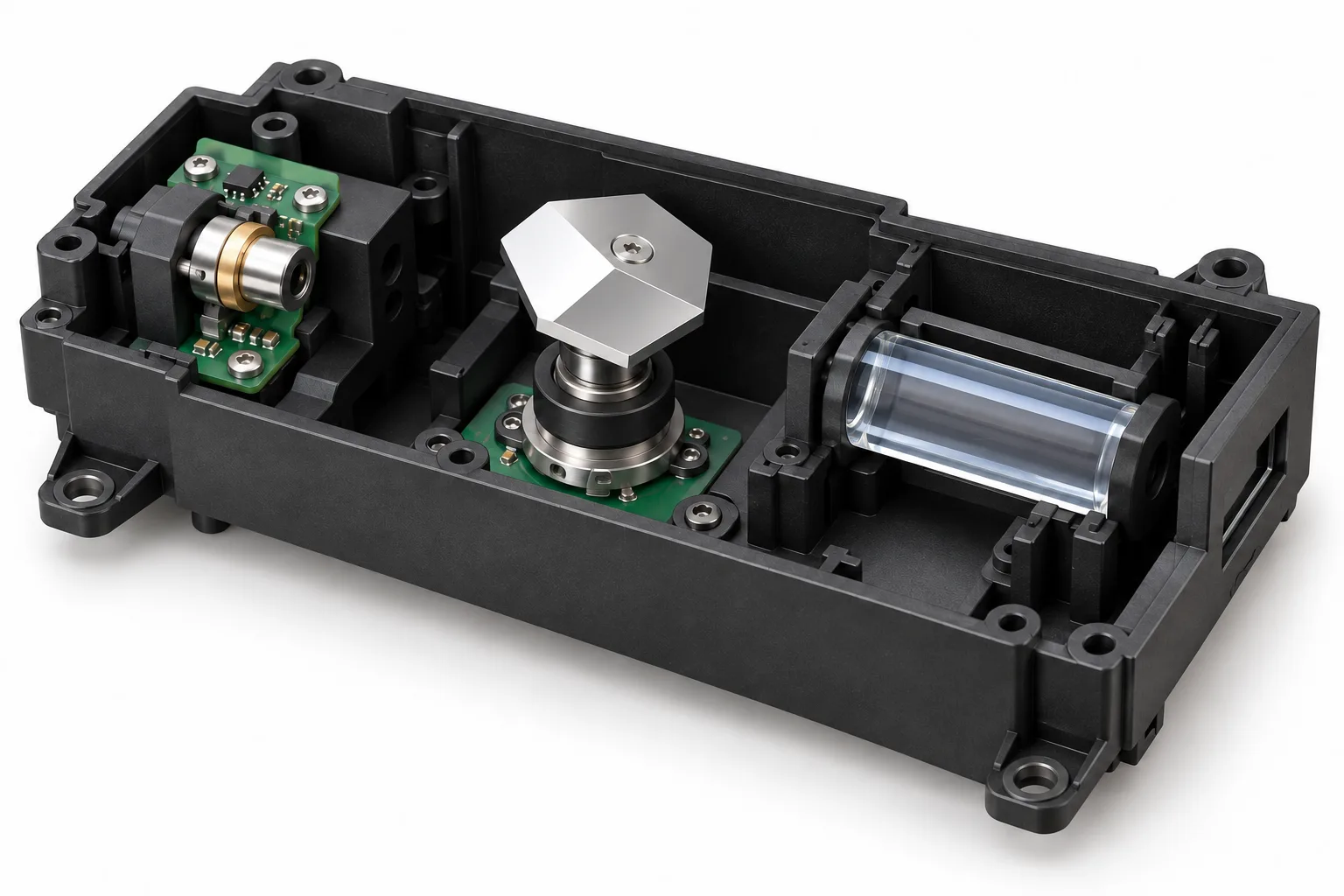

Лазерный блок содержит источник света и оптические детали, направляющие луч на фотобарабан. В распространённой конструкции используются лазерный диод, быстро вращающееся многогранное зеркало и линзы.

Зеркало помогает лучу проходить по ширине рабочей поверхности, а вращение барабана позволяет последовательно обрабатывать следующие участки. Электроника управляет излучением в соответствии с подготовленным изображением.

Свет меняет электрическое состояние выбранных участков светочувствительного покрытия. Так на барабане появляется невидимое глазу изображение. Видимым оно станет позже, когда к нужным участкам пристанет тонер.

Лазер не рисует чёрные буквы на самом листе и не закрепляет на нём порошок. Поэтому название «лазерный принтер» описывает способ формирования изображения, а не способ нагрева бумаги. Сам оптический блок — лишь один из участников процесса.

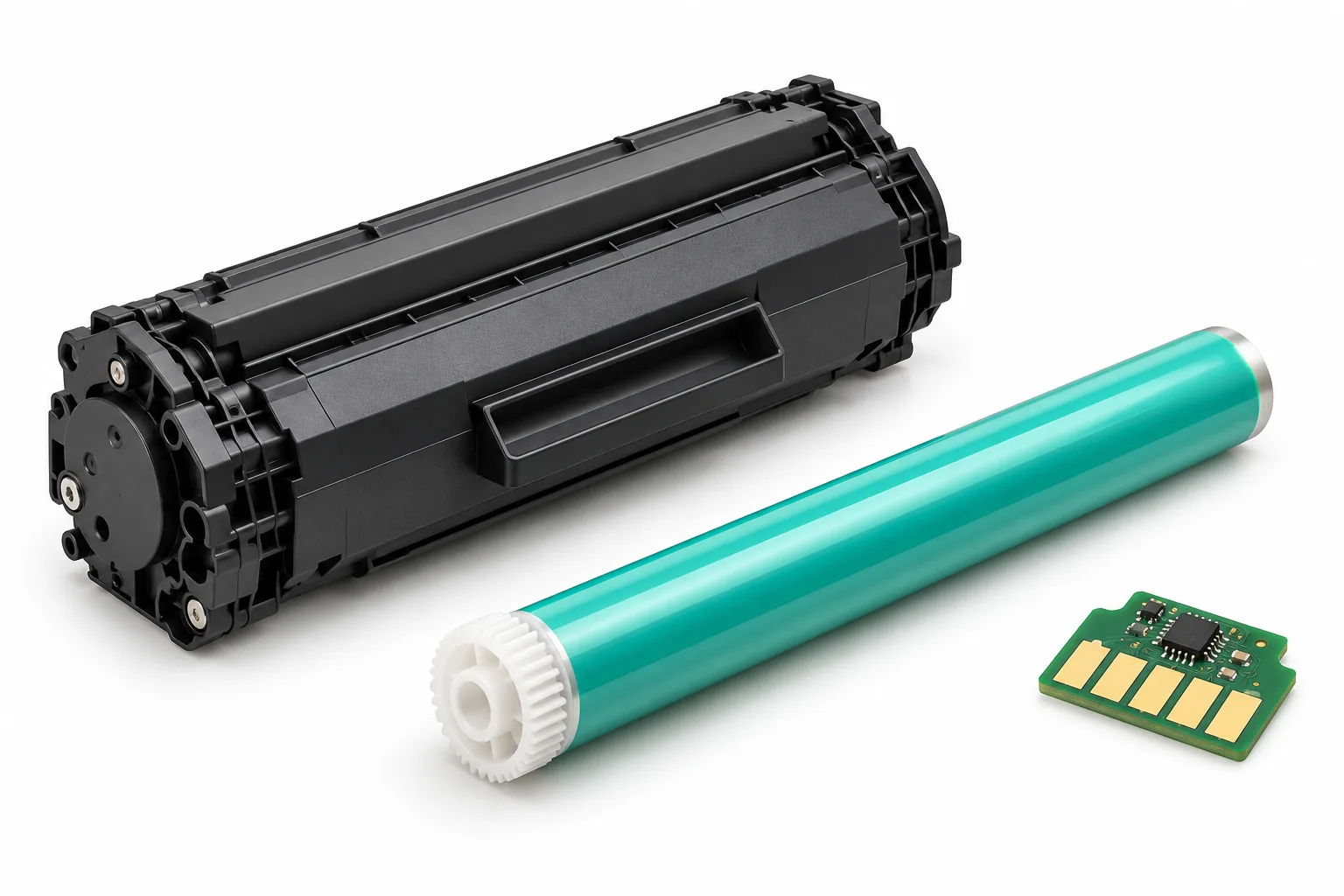

Тонер хранится в бункере. В зависимости от модели это часть объединённого картриджа или отдельный тонерный контейнер. Внутренние механизмы подают порошок к участку, где формируется изображение.

Вал проявки подводит тонер к фотобарабану. Дозирующее лезвие помогает получить нужный слой порошка на валу. Для части конструкций используется магнитный вал, для других — иной узел проявки. Называть любой такой вал магнитным неправильно.

Во многих аппаратах есть мешалки или другие элементы, которые перемещают тонер внутри отсека. В некоторых системах тонер работает в смеси со специальными частицами-носителями. Такую систему называют двухкомпонентной. Это особенность определённой технологии, а не обязательное содержимое каждого картриджа.

Корпус, уплотнения, опоры и привод удерживают детали в правильном положении и помогают не выпускать порошок наружу. На некоторых картриджах установлен чип для обмена данными с принтером. Сам чип не подаёт тонер и не заменяет исправную механику.

Запас порошка и состояние узла проявки — разные вещи. Картридж может содержать тонер, но подавать его неравномерно из-за повреждения деталей. Подробнее о составе картриджа, тонере и чипах можно прочитать в отдельных статьях.

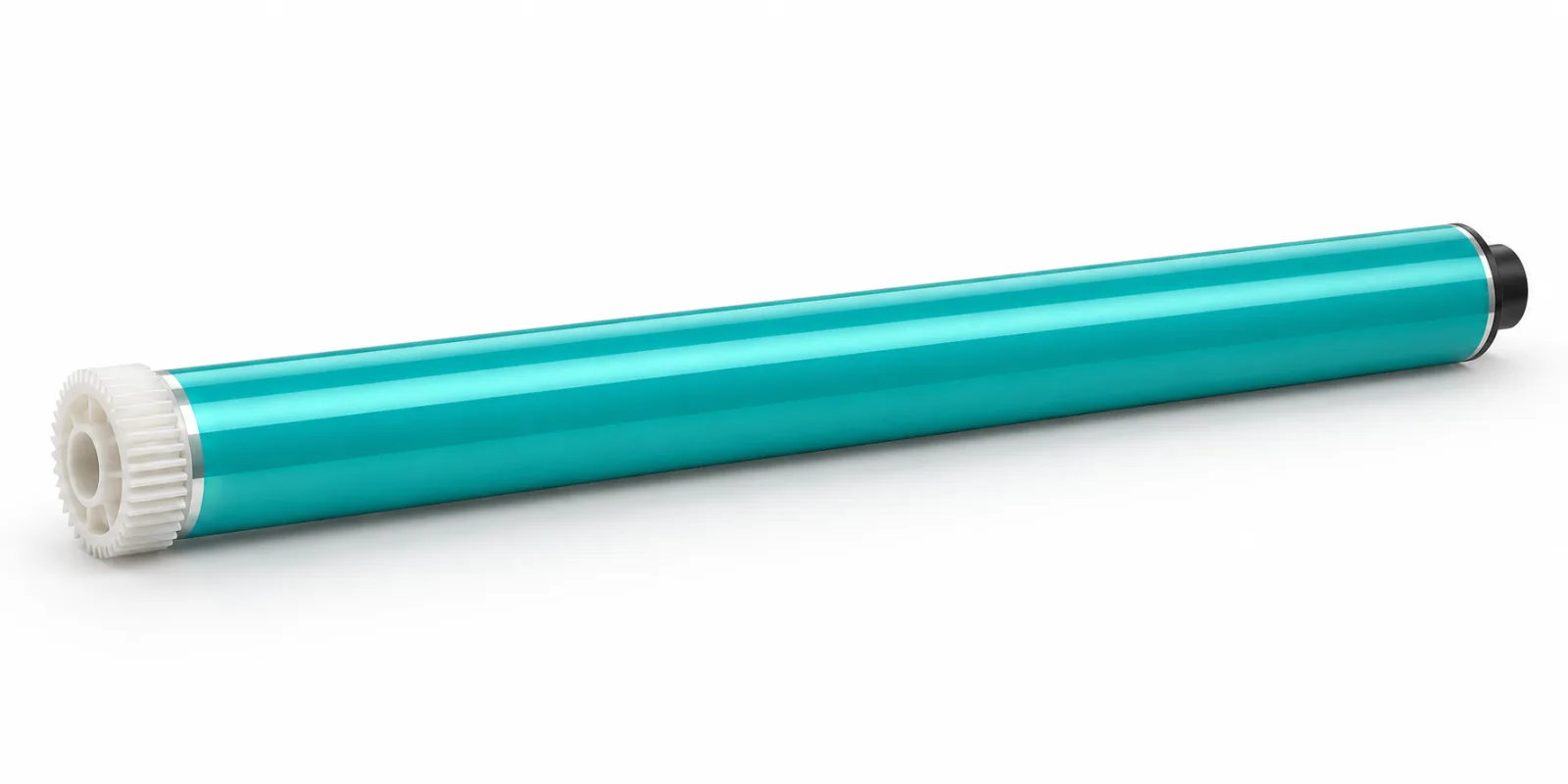

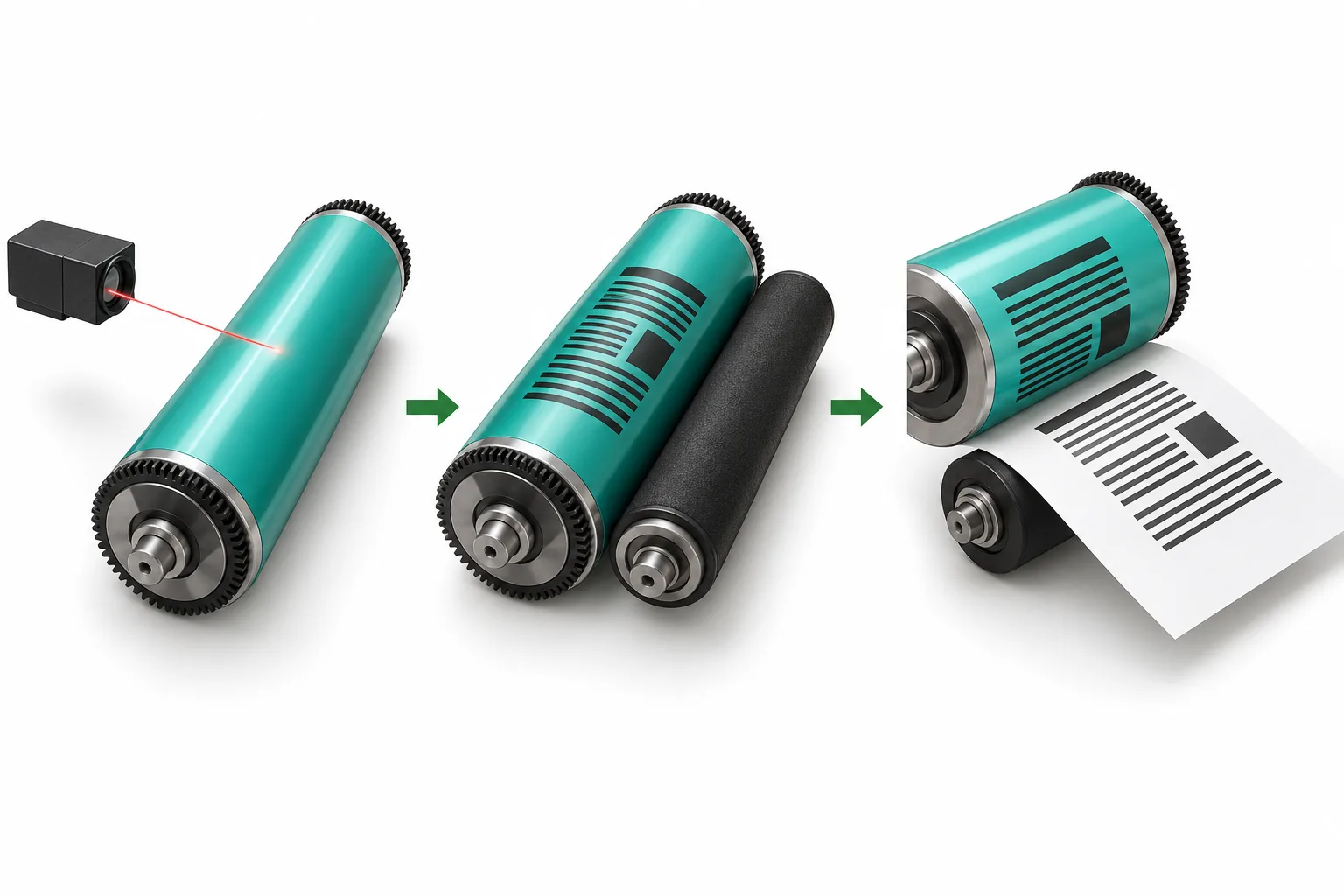

Фотобарабан — цилиндр со светочувствительным покрытием. Он служит промежуточной поверхностью, на которой формируется изображение до переноса на бумагу. Цвет покрытия бывает разным и сам по себе не определяет назначение барабана.

Перед записью изображения поверхность нужно подготовить электрически. В одной распространённой конструкции это делает ролик заряда, который в мастерских часто называют PCR. В других аппаратах применяется другой способ зарядки.

Подготовленная поверхность проходит под лазерным лучом. Разница электрического состояния участков позволяет затем распределить тонер по рисунку страницы. Барабан продолжает вращаться и переносит сформированное изображение к следующему этапу.

Барабан может находиться в одном корпусе с тонером либо в отдельном блоке. Поэтому замена тонерного контейнера не во всех моделях означает замену фотобарабана. Его покрытие со временем изнашивается и может повреждаться; досыпка тонера это покрытие не восстанавливает.

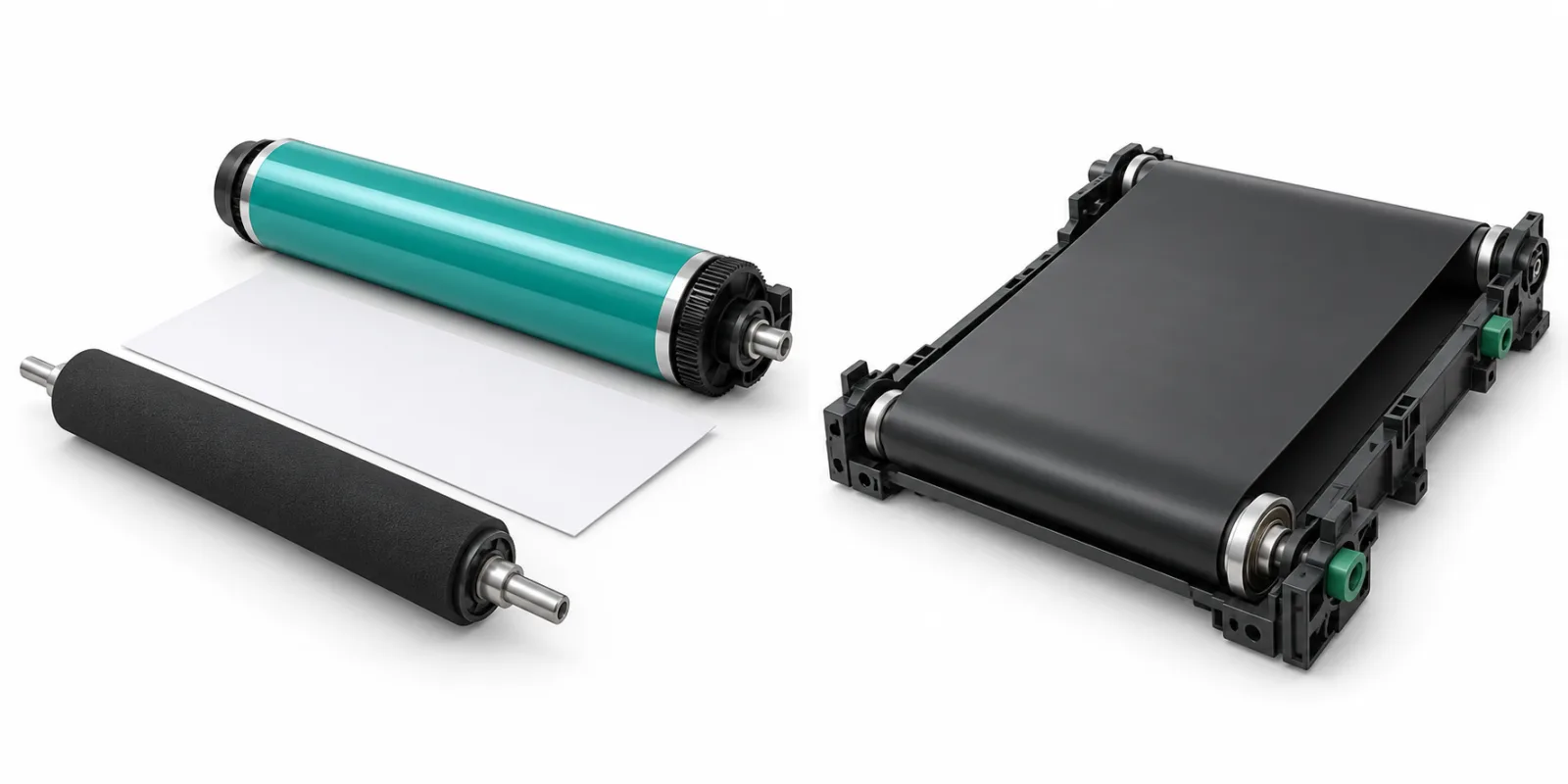

После проявки изображение из тонера ещё находится на барабане. Теперь его нужно перенести на лист. В одном из распространённых вариантов с обратной стороны бумаги работает ролик переноса. Создаваемое электрическое поле помогает переместить частицы на бумагу.

Ролик переноса и ролик заряда — разные детали. Ролик заряда подготавливает поверхность барабана до записи изображения. Ролик переноса участвует в передаче уже сформированного рисунка на лист.

В цветных и некоторых других конструкциях есть промежуточная лента переноса. Изображение сначала собирается на ней, а затем передаётся бумаге. Для этого применяется ещё один участок переноса. На иллюстрации показаны примеры разных конструкций, а не обязательный набор деталей любого принтера.

После этого этапа порошок уже лежит на листе, но ещё не закреплён окончательно. Поэтому перенос и закрепление нельзя считать одной операцией. За прочность готового отпечатка отвечает следующий узел.

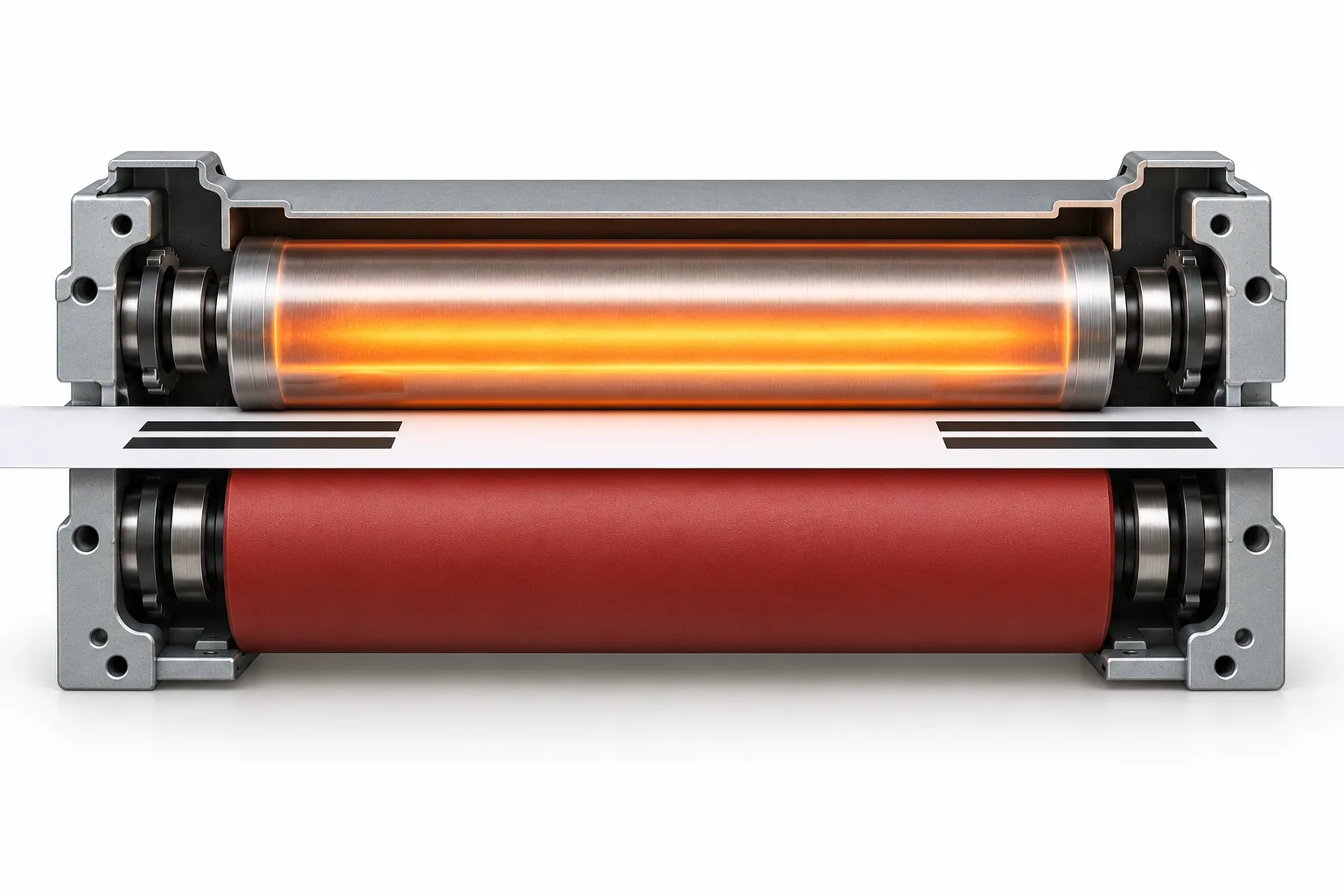

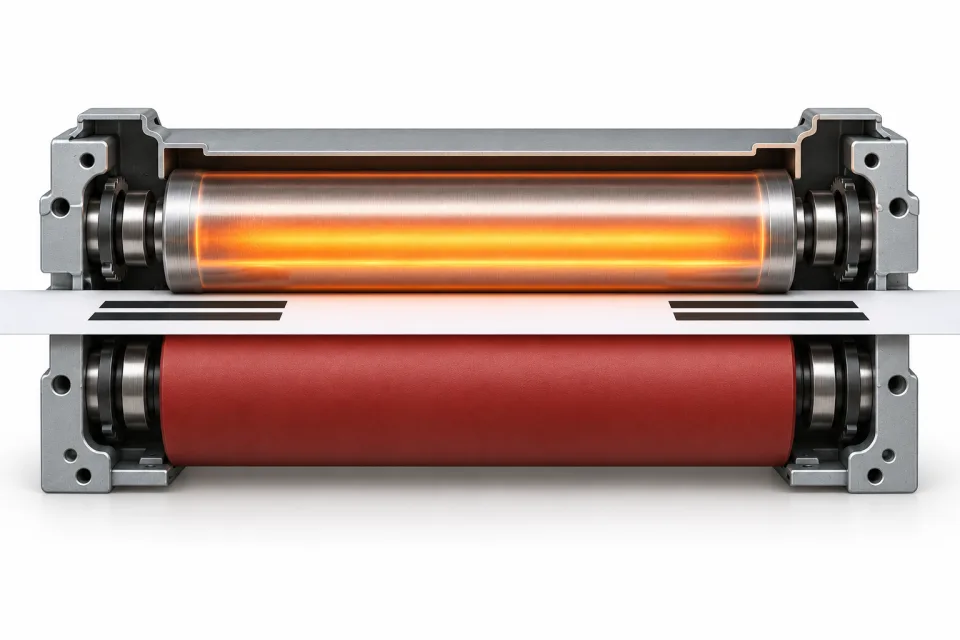

Печкой называют узел закрепления. Лист проходит между рабочими поверхностями, где нагрев и давление закрепляют тонер на бумаге. После этого изображение должно выдерживать обычное обращение с документом.

Конструкция бывает разной. В одних печках используется нагреваемый вал, в других — тонкая термоплёнка с нагревателем внутри. Прижимной вал создаёт необходимое давление. Подшипники, опоры и привод помогают рабочим поверхностям двигаться правильно.

Температуру контролирует датчик — термистор. По его сигналу электроника управляет нагревом. Предусмотренные конструкцией защитные элементы, например термопредохранитель или термостат, выполняют отдельную защитную задачу. Датчик температуры и аварийная защита — не взаимозаменяемые понятия.

Для разных материалов и режимов могут требоваться разные условия закрепления. Поэтому выбранный в настройках тип бумаги имеет значение. Если тонер плохо держится, нужно учитывать не только картридж, но и бумагу, настройки и состояние печки.

Узел работает при высокой температуре и после остановки может оставаться горячим. Иллюстрация показывает принцип валовой конструкции; у принтера с термоплёнкой внешний вид будет другим.

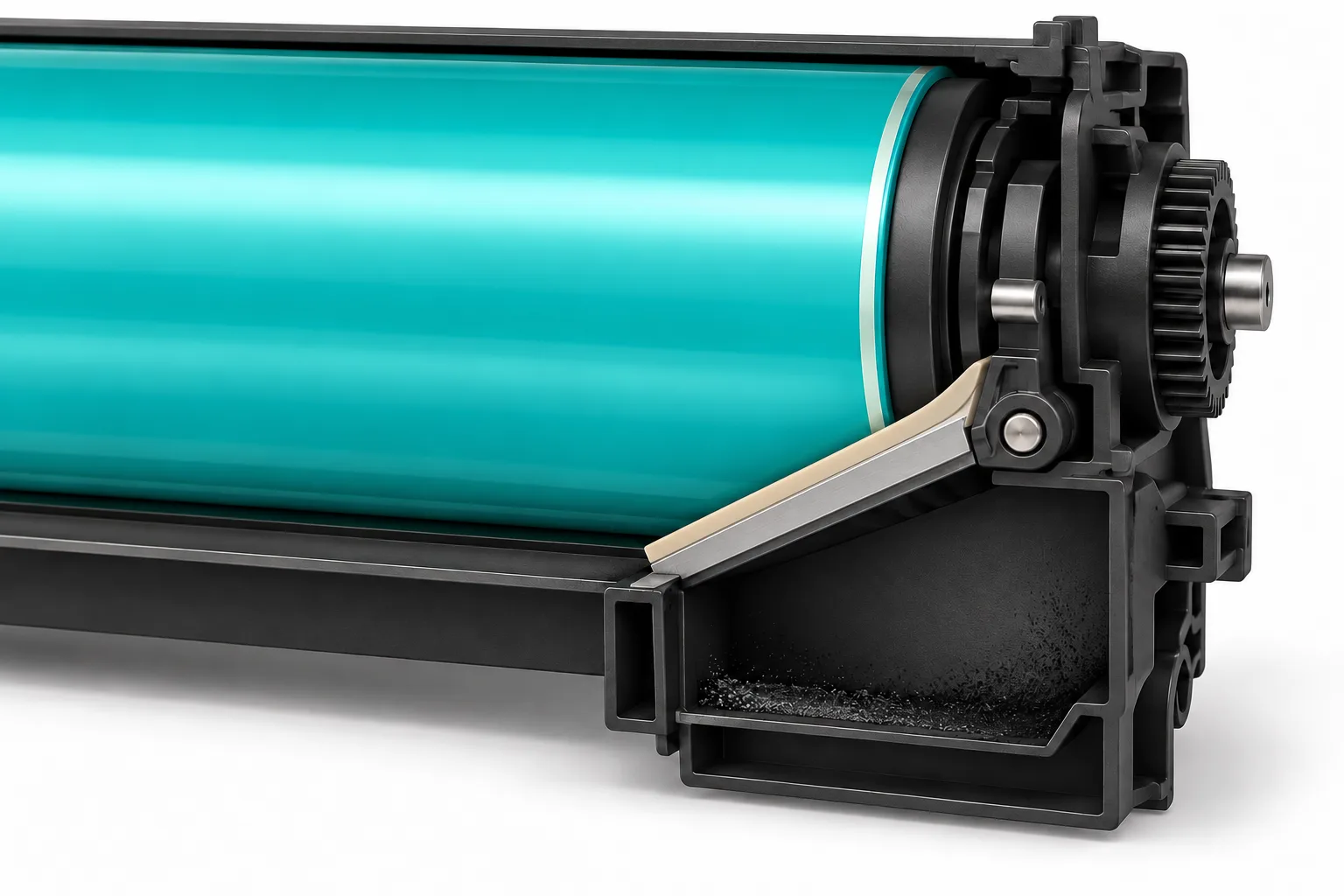

Не весь тонер с барабана переходит на лист. Остатки нужно убрать, прежде чем поверхность снова будет участвовать в печати. Иначе предыдущий рисунок может мешать следующему циклу.

В распространённой конструкции очистку выполняет ракель — лезвие с гибкой рабочей кромкой, закреплённой на металлической основе. К барабану прижимается рабочая кромка, а не острый металлический край.

Снятый порошок направляется в предусмотренный для него отсек. В одних картриджах это встроенный бункер отработки, в других аппаратах — отдельная ёмкость и механизм её заполнения. В зависимости от конструкции в сборе и перемещении участвуют дополнительные лезвия, уплотнения и шнеки.

Система очистки — часть общего процесса, а не необязательное дополнение к заправке. Вместе с тем существуют и другие способы обращения с остатками тонера. Поэтому переносить схему одного картриджа на все принтеры нельзя.

После закрепления лист нужно вывести из принтера. Это делают выходные ролики и направляющие. Бумага попадает в приёмный лоток, где собирается готовый документ.

Некоторые аппараты имеют несколько путей вывода. Заслонки направляют лист в выбранную сторону. Положение выхода влияет на маршрут бумаги и на допустимые способы работы с отдельными материалами — такие особенности описываются в руководстве конкретной модели.

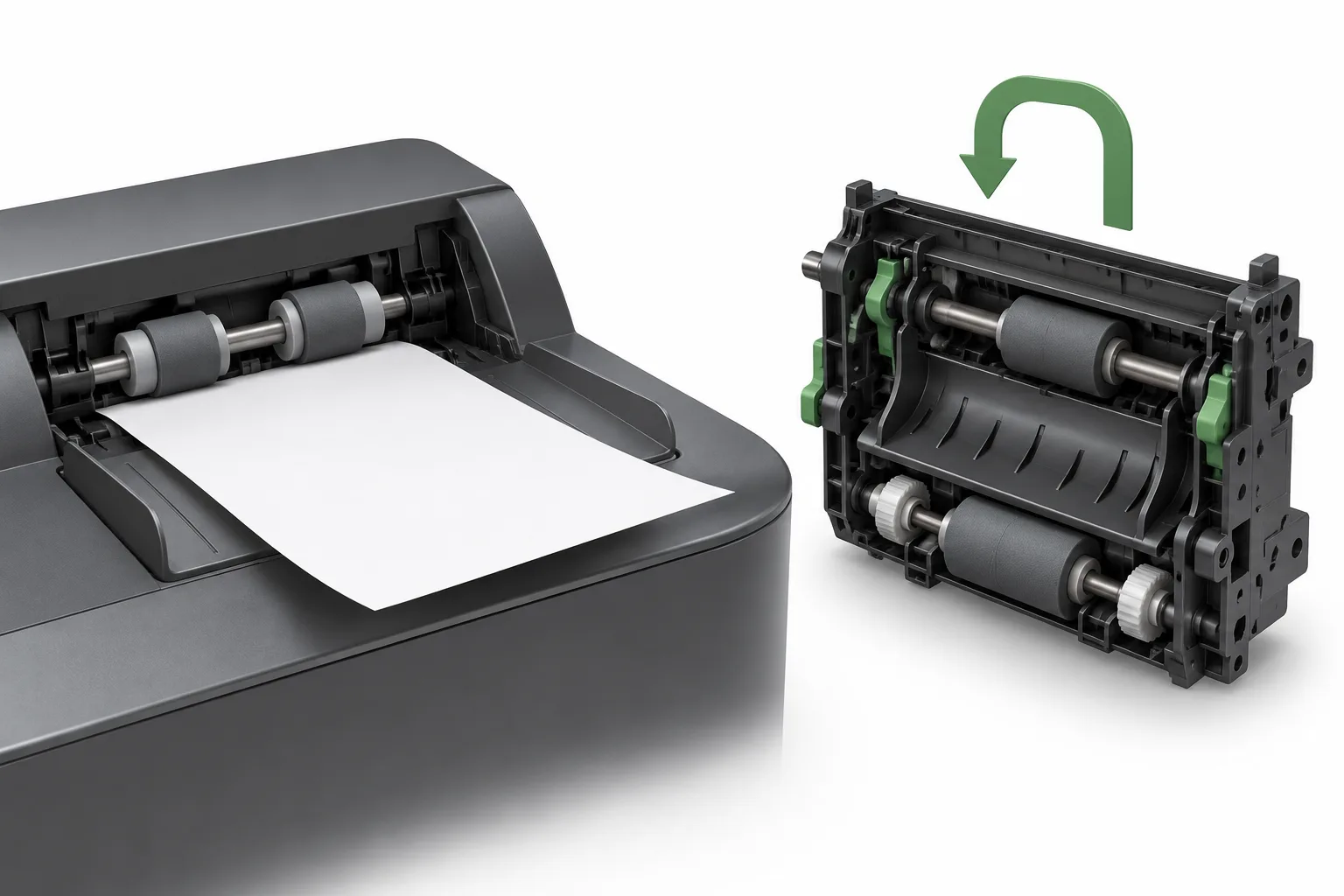

Для автоматической печати с двух сторон нужен механизм возврата листа. В распространённой схеме аппарат меняет направление движения, проводит бумагу по дополнительному тракту и снова подаёт её в печатающий механизм нужной стороной. Этот узел называют дуплексом.

Двусторонняя печать вручную устроена иначе: пользователь сам повторно загружает листы по инструкции. Наличие режима в программе не всегда означает, что внутри принтера есть автоматический дуплекс. Кроме того, для него могут действовать отдельные ограничения по бумаге.

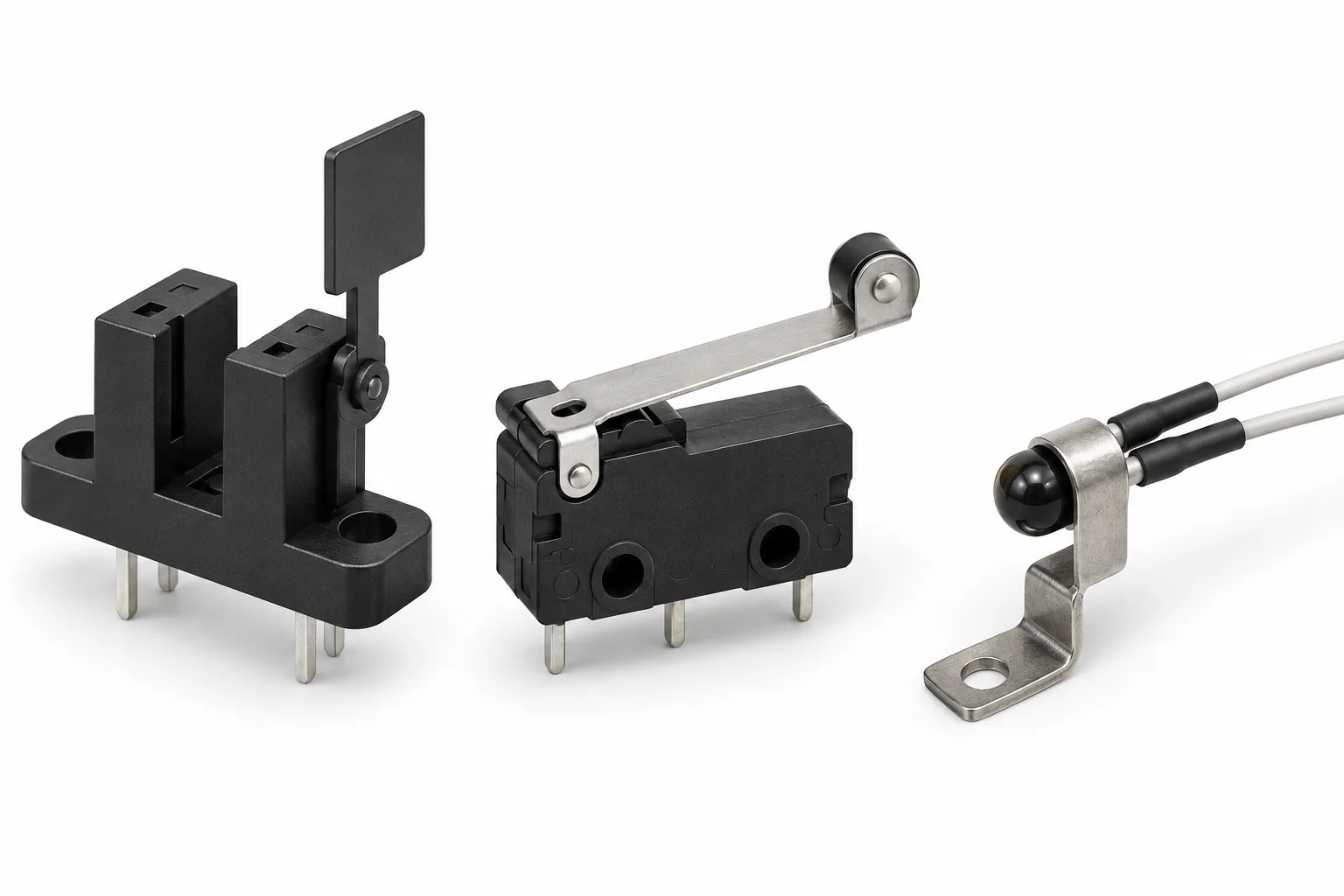

Электронике нужно понимать, есть ли бумага, закрыта ли крышка и успел ли лист пройти определённое место. Для этого используются датчики и выключатели. Их количество и расположение зависят от модели.

В оптическом датчике свет проходит между передающей и принимающей частями. Подвижный пластиковый флажок может перекрывать этот свет. Когда лист сдвигает флажок, состояние меняется, и контроллер получает сигнал о прохождении бумаги.

В других местах могут работать механические выключатели, датчики температуры, положения или состояния расходных материалов. Сигналы используются для управления печатью и для сообщений на панели.

Принтер проверяет не только сам факт срабатывания, но и время. Если ожидаемый сигнал не пришёл, аппарат может сообщить о замятии. Поэтому сообщение о бумаге иногда остаётся после удаления листа: возможна проблема флажка, датчика или другой части механизма.

Датчик не двигает бумагу и не вращает ролик. Он сообщает о состоянии, а действие выполняют двигатель, муфта, соленоид или другой исполнительный узел. Эта разница помогает понять, почему одинаковая остановка может иметь разные причины.

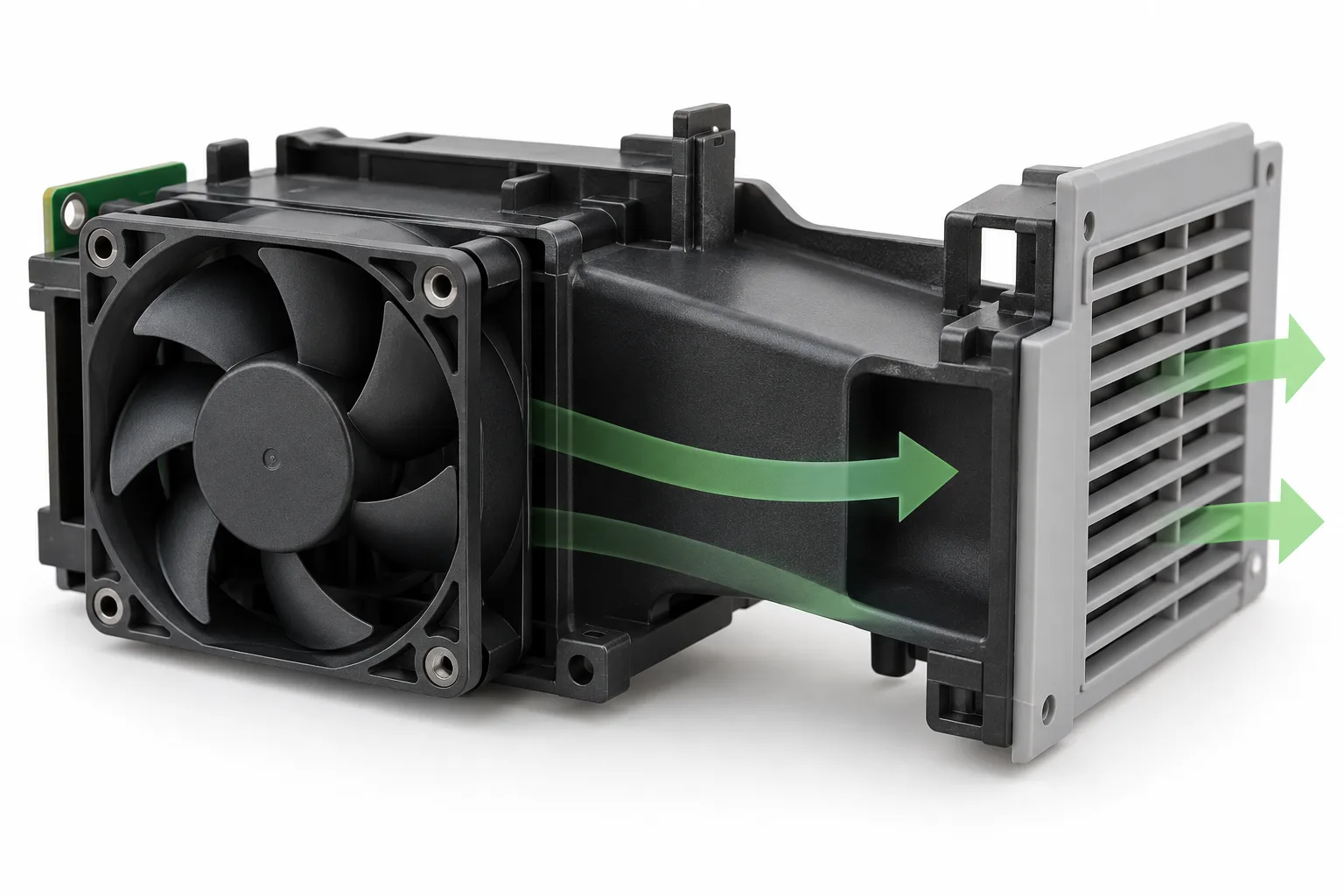

При работе нагреваются печка, электроника и другие элементы. Вентиляторы и воздуховоды помогают отводить тепло там, где это предусмотрено конструкцией. У большого аппарата может быть несколько зон охлаждения.

Воздуховод направляет поток, а решётки корпуса обеспечивают проход воздуха. Поэтому внешние отверстия — часть устройства принтера. Закрывать их бумагой, тканью или устанавливать аппарат вплотную к препятствию вопреки руководству не стоит.

Корпус также закрывает механизмы, удерживает отдельные элементы и задаёт положение крышек. У крышек могут быть направляющие, рычаги и детали блокировок. Это не всегда просто декоративный пластик.

Режим работы вентилятора зависит от модели и состояния аппарата. Он может продолжать работать после завершения задания. По одному такому звуку нельзя уверенно судить о перегреве или неисправности.

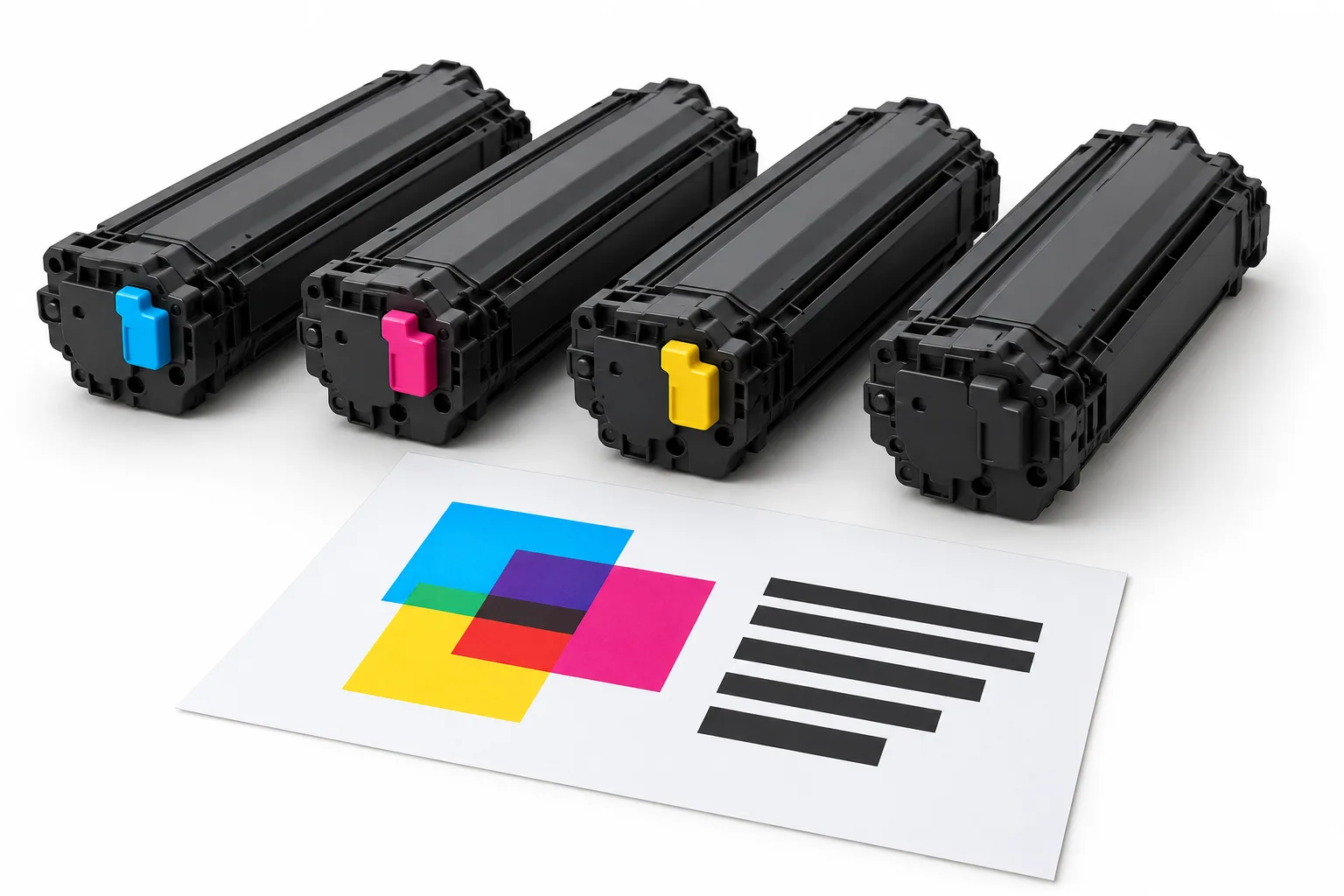

Для обычной цветной лазерной печати используются четыре цвета тонера: голубой, пурпурный, жёлтый и чёрный. Их сочетания позволяют получить цветные изображения. Порошки хранятся раздельно, а не перемешиваются заранее в одном общем бункере.

В распространённой конструкции для разных цветов есть свои участки формирования изображения. Рисунки нужно точно совместить, чтобы на листе они выглядели одним изображением. Если цвета смещаются относительно друг друга, тонкие линии и края букв могут получить цветные контуры.

Часто в таком процессе участвует промежуточная лента переноса. При этом существуют разные схемы: нельзя обещать, что у любого цветного аппарата одинаковое число барабанов, лазерных модулей и одинаковый порядок переноса.

Электроника может выполнять калибровку и использовать датчики для контроля процесса. Дополнительные цвета означают дополнительные расходные материалы и узлы, за которыми нужно следить. Но общие этапы остаются узнаваемыми: сформировать изображение, перенести его на бумагу и закрепить.

Сначала аппарат получает задание и подготавливает данные. Контроллер проверяет необходимые условия: состояние крышек, бумаги, расходников и готовность механизмов. Печка выходит на нужный режим, запускаются предусмотренные конструкцией двигатели.

Ролик захватывает бумагу, отделяющий механизм пропускает один лист, а транспортные ролики ведут его дальше. Узел регистрации согласует движение бумаги с печатающим механизмом.

Параллельно подготавливается поверхность барабана. Лазер записывает невидимое изображение, узел проявки наносит тонер на нужные участки. Затем изображение переносится на бумагу — непосредственно или через промежуточный узел.

Лист проходит печку, и тонер закрепляется. Выходные ролики выводят страницу в лоток либо направляют её на второй проход, если включена автоматическая двусторонняя печать.

На барабане удаляются предусмотренным способом остатки изображения и тонера, и поверхность готовится к дальнейшей работе. Часть этих действий происходит одновременно. Принтеру важно точно согласовать их, чтобы следующий лист не столкнулся с предыдущим и получил свой рисунок.

Тонер — только один из участников процесса. Если задание не дошло до принтера, бумага не подаётся, крышка не распознаётся закрытой или печка не готова, добавление порошка не устранит причину остановки.

И качество отпечатка зависит от нескольких узлов. Повреждение барабана, проблемы проявки, переноса или закрепления способны оставить похожие следы на бумаге. Поэтому по одной полосе не всегда можно точно назвать неисправную деталь.

Для обращения в мастерскую полезны полная модель принтера, точное сообщение на панели и несколько образцов плохой печати. Также важно, когда началась проблема: после замены картриджа, замятия, изменения бумаги или без заметных событий.

Понимание устройства помогает описать неисправность, но не заменяет проверку аппарата. Мастер должен установить, на каком этапе нарушается работа: при получении задания, подаче листа, формировании изображения, переносе или закреплении.
