Чип картриджа: зачем он нужен и почему его меняют при заправке

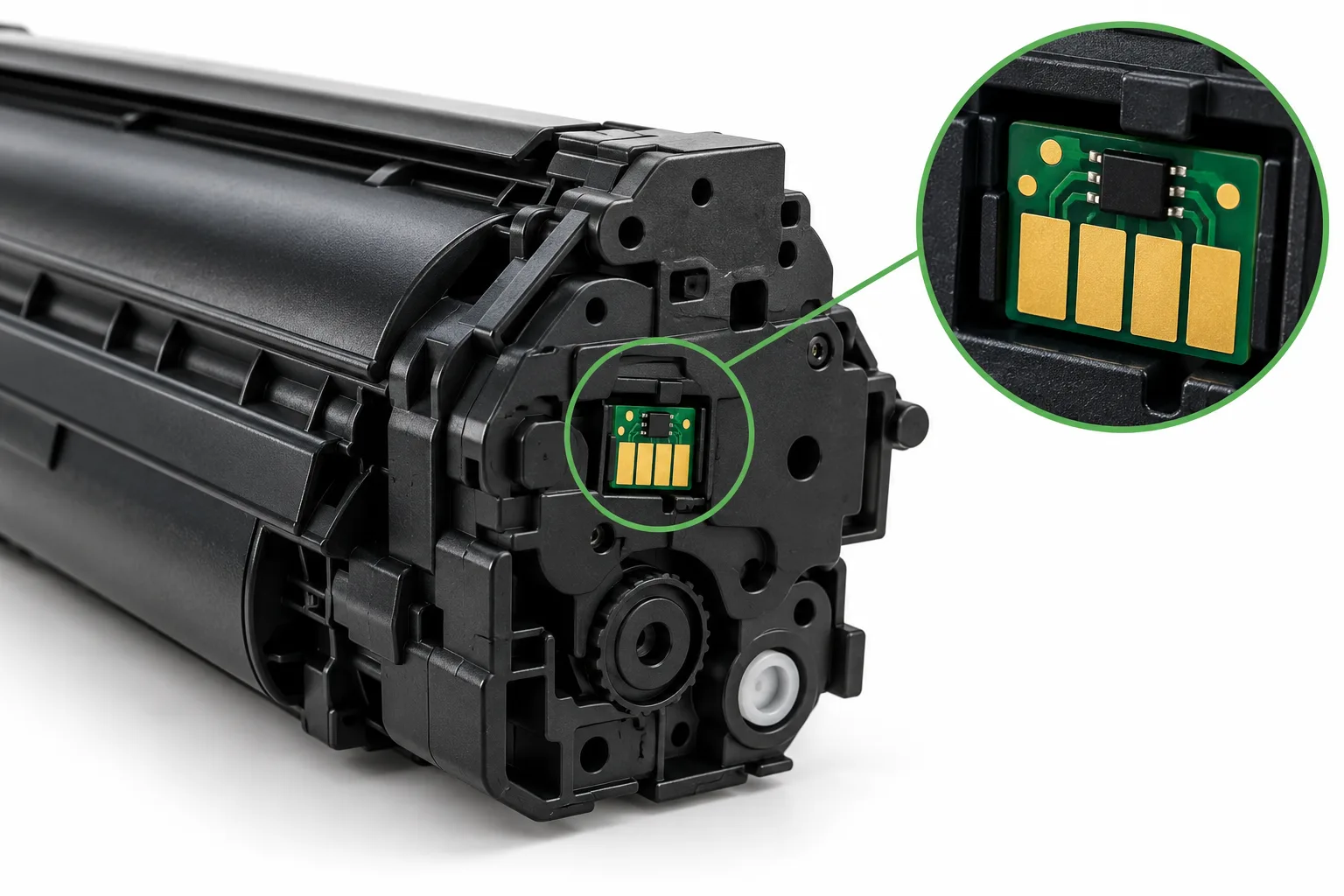

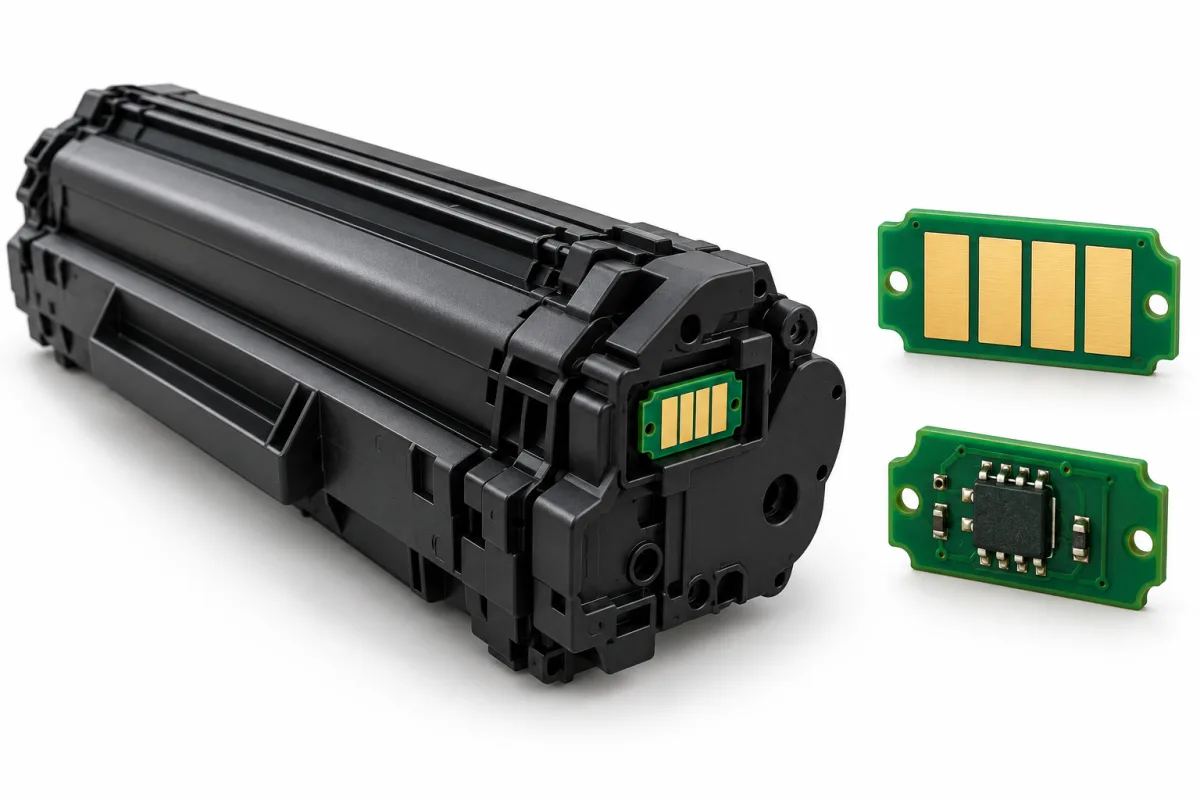

На некоторых картриджах есть маленькая электронная плата. Обычно на ней видны золотистые площадки и небольшая микросхема. В мастерских всю эту плату называют чипом. Она закреплена на корпусе картриджа; точное место зависит от модели.

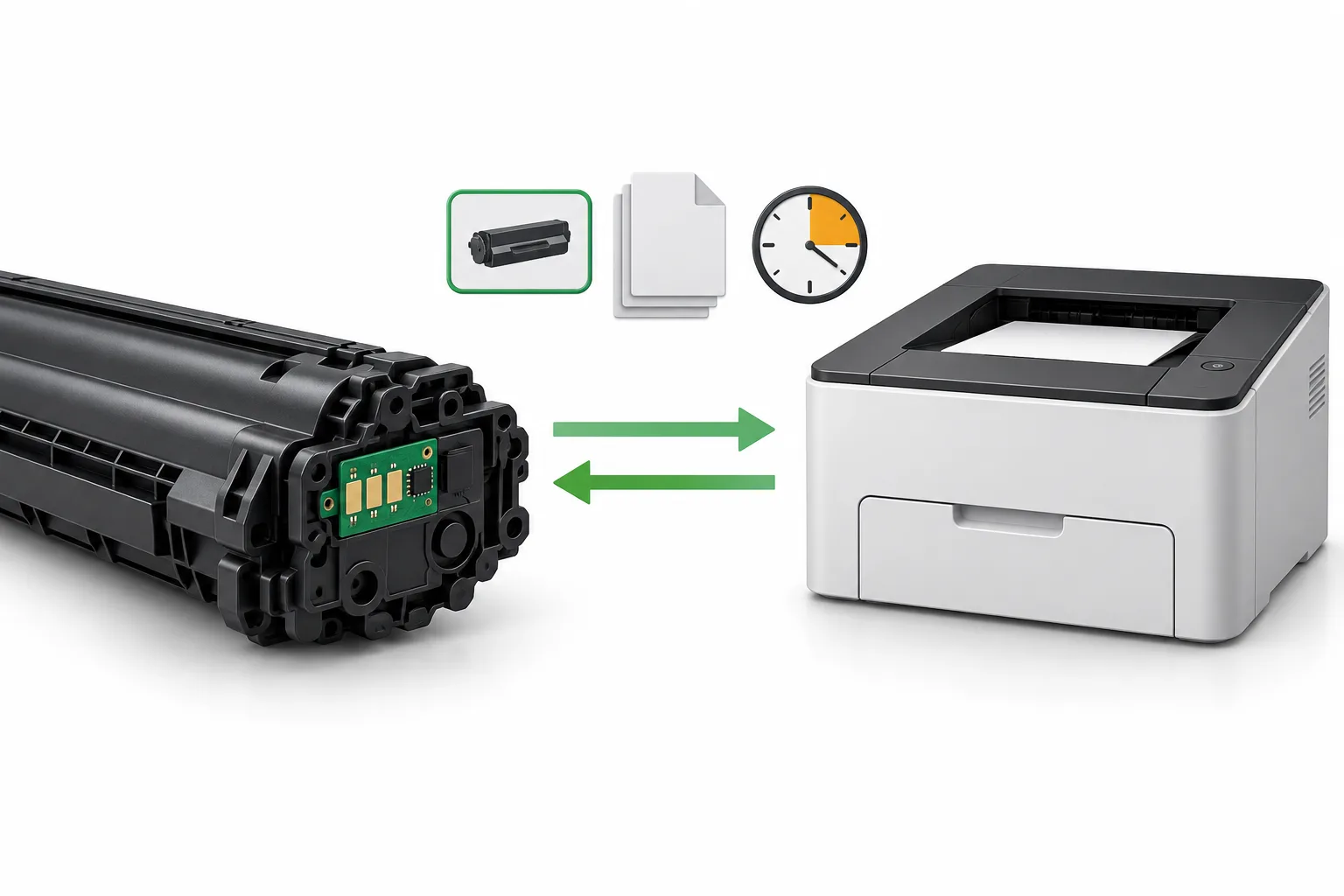

Когда вы вставляете картридж, принтер должен его распознать. В распространённой конструкции контакты принтера соединяются с площадками на плате, и устройство считывает данные. Так оно узнаёт, какой расходник установлен и можно ли с ним работать.

Чип не участвует в переносе порошка на бумагу. Этим занимаются другие детали картриджа и принтера. Его задача связана с данными и проверками, которые выполняет устройство.

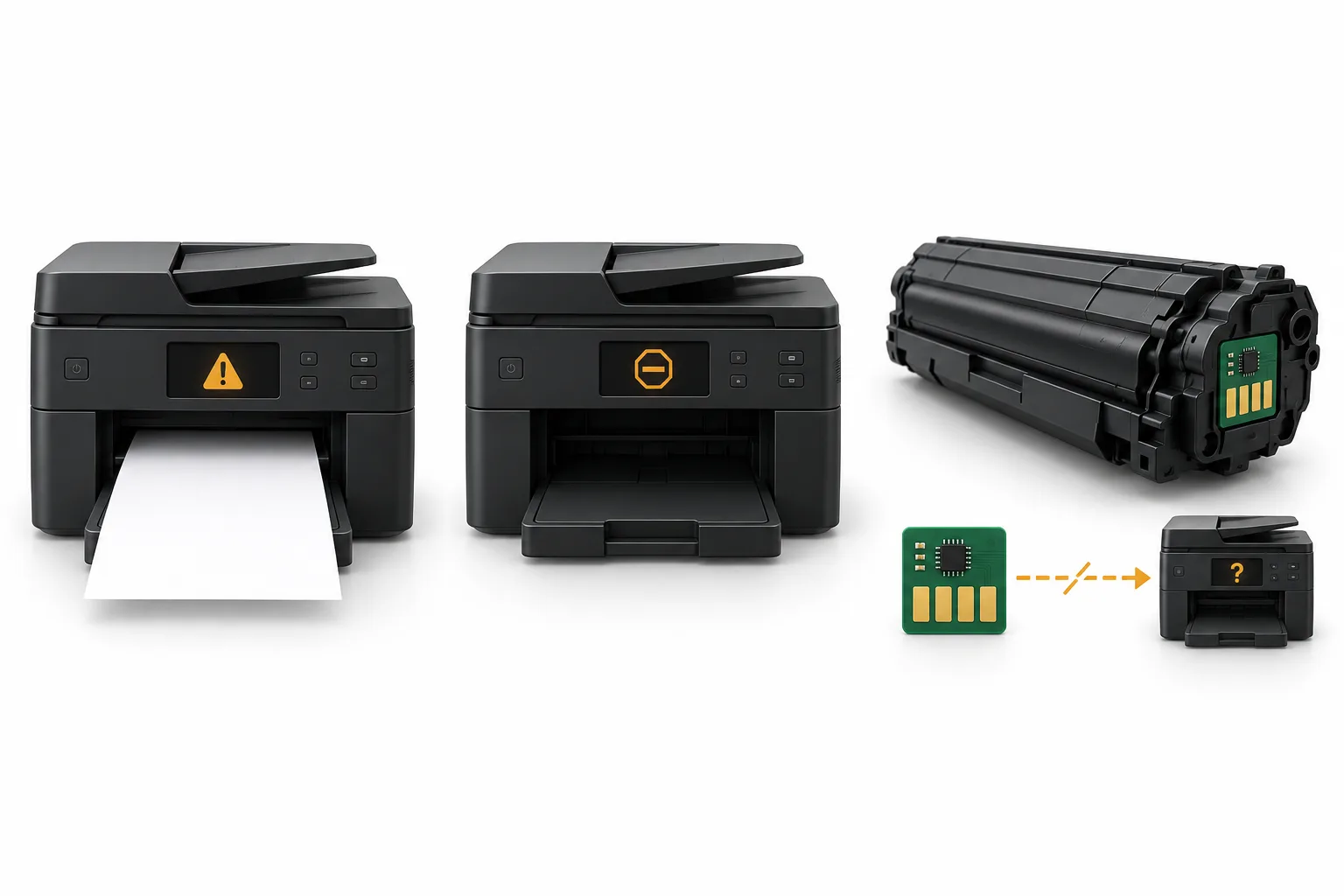

Поэтому маленькая плата может оказаться причиной большой остановки: сам картридж исправен, тонер внутри есть, а принтер не разрешает печатать. Но сначала нужно выяснить, действительно ли сообщение относится к чипу.

Проще всего представить чип как электронную карточку картриджа. В ней могут быть сведения, по которым принтер распознаёт расходник, а также данные о его использовании. Набор сведений у разных моделей отличается.

Например, HP указывает, что память некоторых лазерных картриджей может хранить число напечатанных страниц, заполнение листов, даты использования и режимы печати. Это помогает понять, что чип связан не только с названием картриджа, но и с историей его работы.

Не стоит представлять это как один простой счётчик, который во всех устройствах одинаково отсчитывает листы до нуля. Принтеры по-разному учитывают расход и по-разному реагируют на полученные сведения. Часть особенностей зависит от самого аппарата.

Для клиента важен результат этих проверок: принтер принял картридж или отклонил его, показывает остаток или сообщает, что определить его не может. Одна лишь зелёная плата на корпусе ещё не говорит, какое именно ограничение есть у вашей модели.

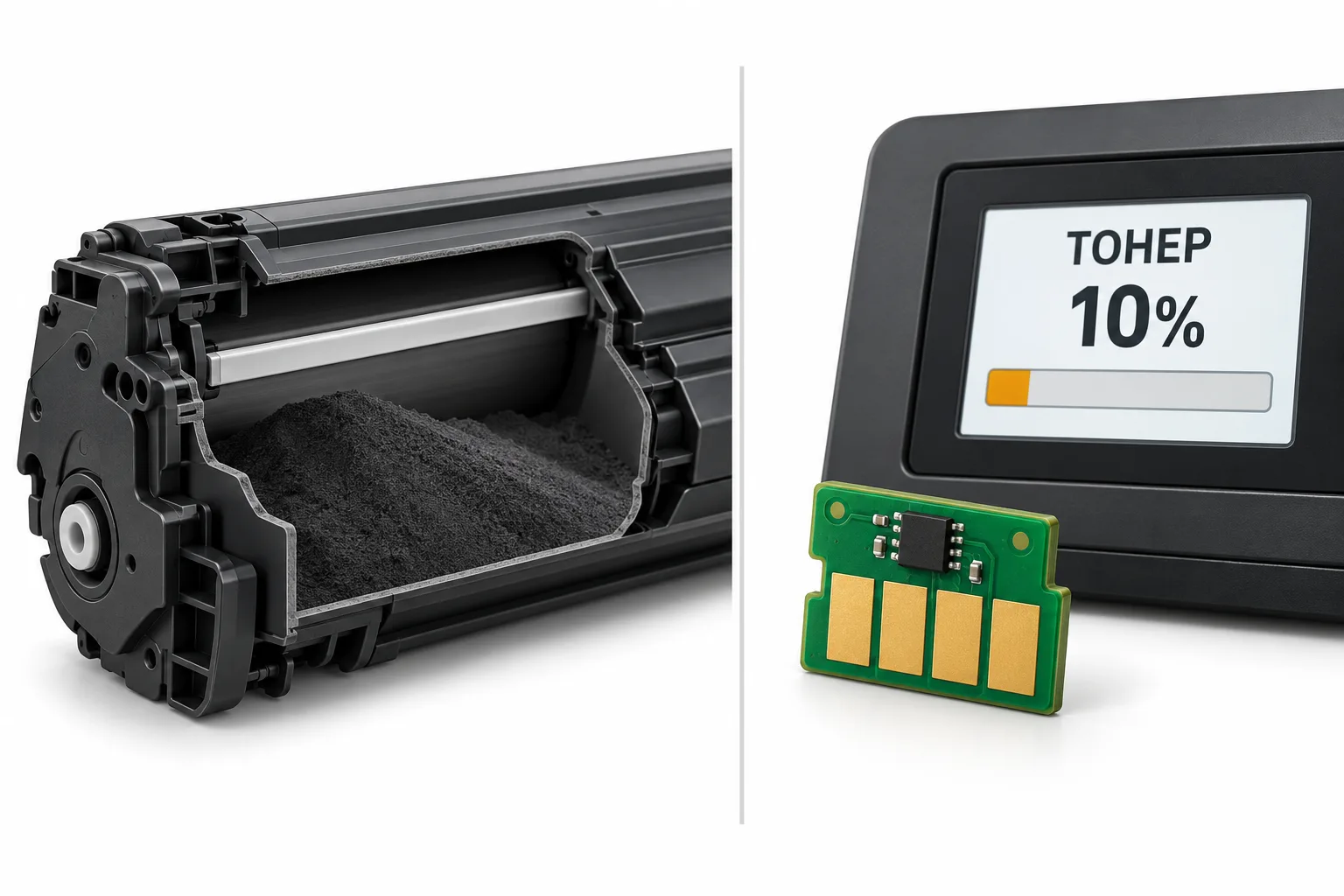

Число процентов на экране легко принять за точный замер порошка внутри. Но показание остатка бывает расчётным и может отличаться от фактического количества тонера. Canon прямо предупреждает об этом в руководстве к одной из своих серий.

К тому же лист с несколькими строками текста и лист с большой заливкой расходуют разное количество порошка. Поэтому фразы «я напечатал всего сто листов» недостаточно, чтобы точно определить остаток.

Важно разделять два вопроса: сколько пригодного тонера осталось и какой статус расходника видит принтер. На первый вопрос нельзя всегда ответить по одному сообщению на экране. Второй зависит от того, как конкретная модель учитывает и проверяет картридж.

Предупреждение о малом остатке, сообщение «ресурс исчерпан» и ошибка чтения чипа — разные ситуации. «Ресурс исчерпан» означает, что устройство считает, что картридж уже отработал положенное. Ошибка чтения означает, что получить нужные данные не удалось. Для владельца результат может быть один — не печатает, но причины будут разными.

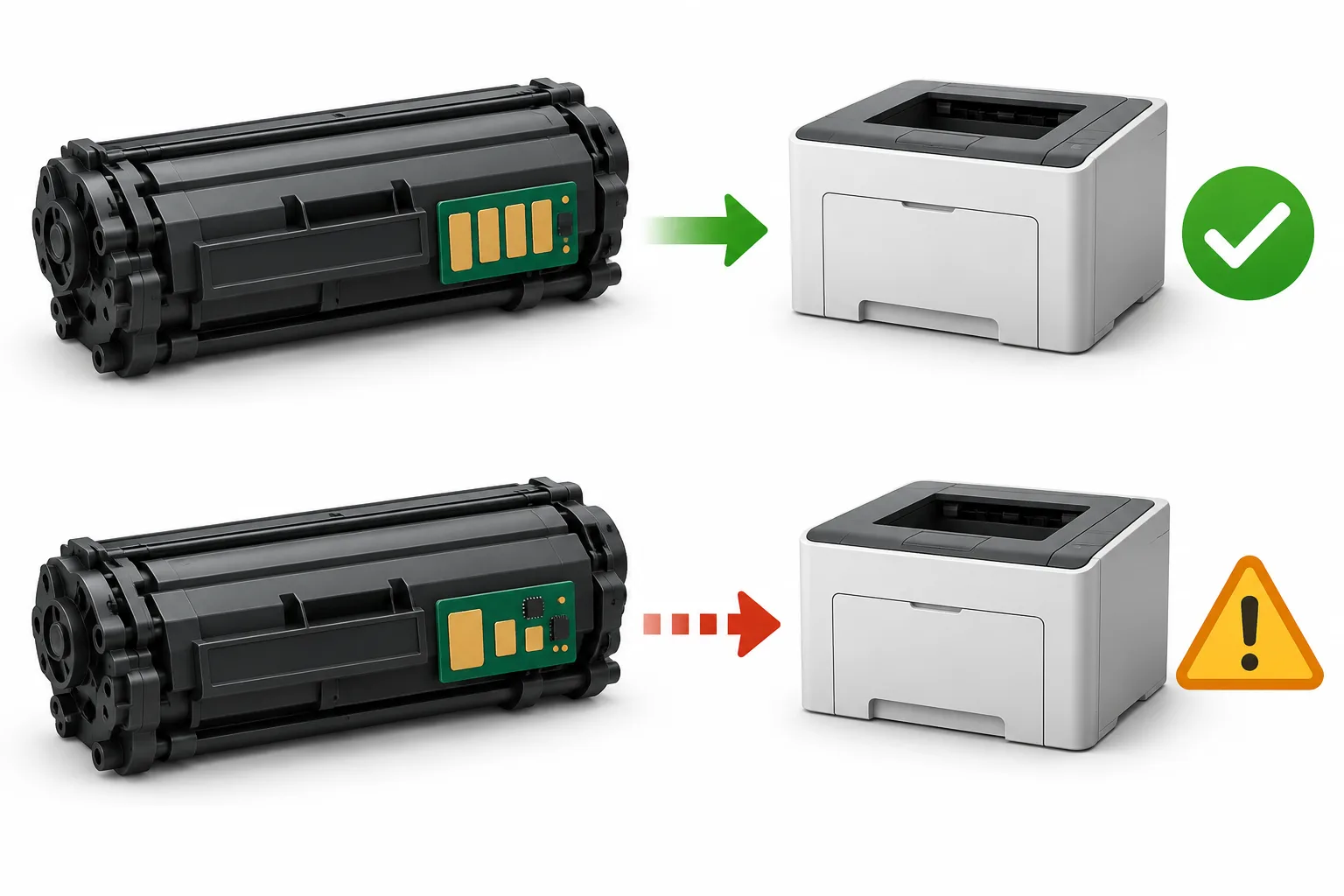

У чипа есть ещё одна важная для владельца сторона: через него принтер может проверять происхождение расходника и решать, разрешать ли печать. Такие проверки способны ограничивать использование совместимых картриджей и повторное использование заправленных.

Совместимый картридж выпущен другой компанией и предназначен для определённого принтера. Заправленный — это картридж, в который снова добавили тонер. Эти понятия не равны: заправить можно и оригинальный картридж, и совместимый.

HP открыто описывает систему Dynamic Security: на определённых принтерах она блокирует картриджи со сторонними чипами. При этом HP отдельно указывает, что повторно используемый оригинальный чип в соответствующих устройствах позволяет применять заправленные и восстановленные картриджи. Значит, запрет стороннего чипа и запрет любой заправки — не одно и то же.

Есть и другие ограничения. Например, на некоторых HP LaserJet Enterprise функция Cartridge Protection может привязать расходник к определённому принтеру или группе принтеров. Тогда даже перестановка картриджа в другой аппарат способна закончиться отказом печати.

Для владельца это означает простую вещь: подходящий по форме картридж с хорошим тонером не обязательно пройдёт электронную проверку. Причина отказа может быть в ограничении устройства, а не в качестве порошка. Но объяснять любую ошибку «защитой производителя» тоже неверно: бывает обычная неисправность контактов или самого чипа.

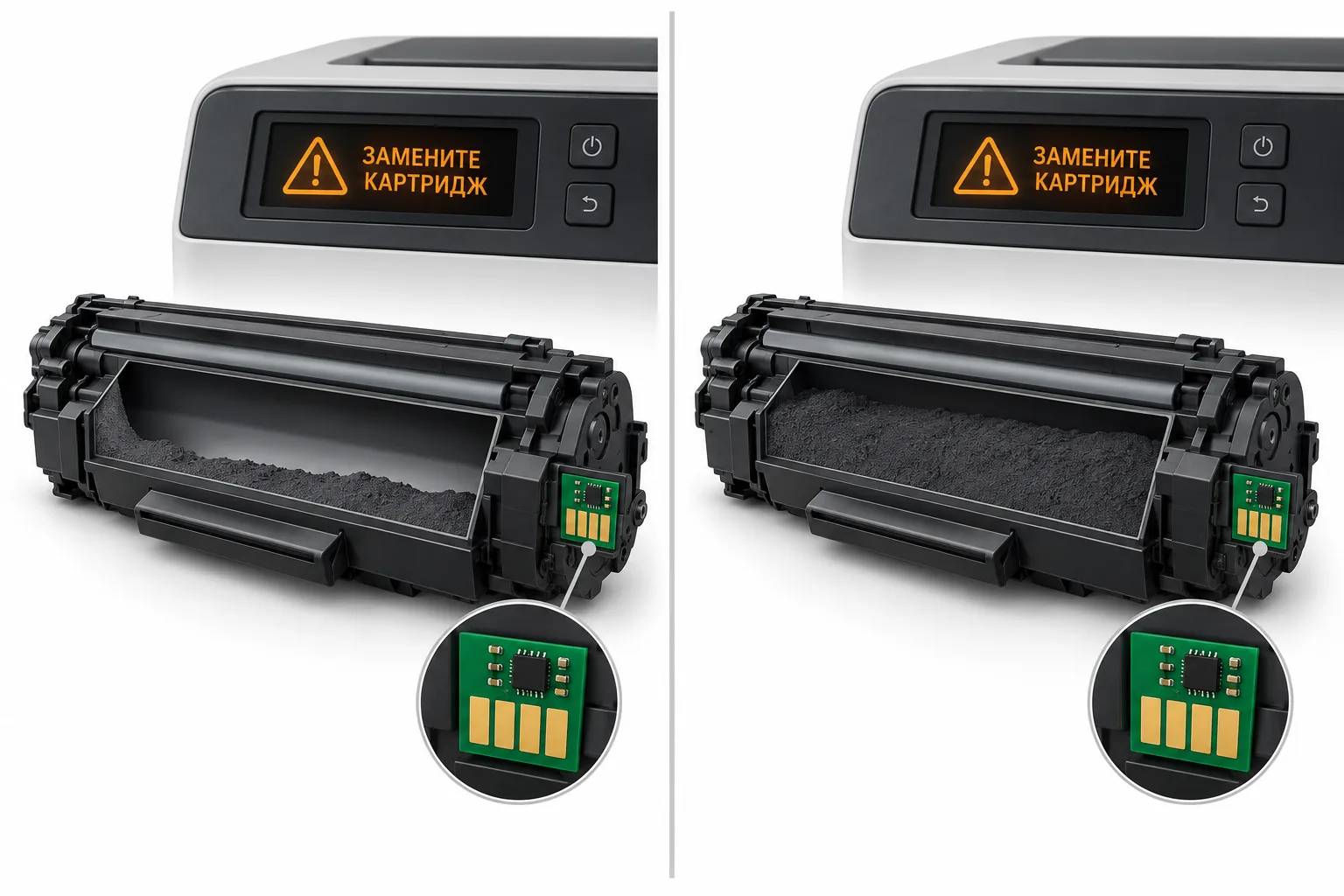

Представим обычную ситуацию. Тонер закончился, картридж принесли на заправку, мастер добавил подходящий порошок. Дома его установили обратно — а сообщение о замене осталось.

Добавление тонера само по себе не меняет сведения, по которым принтер считает картридж использованным. Если для этой модели такой статус означает остановку печати, одного заполнения бункера недостаточно. Нужно отдельно решить вопрос распознавания и учёта расходника.

Здесь и может потребоваться новый подходящий чип. Он нужен, чтобы аппарат принял картридж для дальнейшей работы. Это отдельная часть обслуживания: порошок обеспечивает печать, а электронная проверка определяет, разрешит ли устройство её начать.

При этом сохранённое предупреждение ещё не доказывает, что заправку сделали плохо или тонер не добавили. И обратное тоже верно: исчезнувшее сообщение не подтверждает, что картридж правильно заправлен и исправен. Оценивать нужно и работу принтера, и полученный отпечаток.

Первый вариант: принтер распознал использованный картридж и продолжает печатать. Например, в руководстве HP LaserJet P2050 прямо описана такая ситуация: заправленный картридж обнаружен и принят, дополнительных действий не требуется. Это пример конкретной серии, а не правило для всех HP.

Второй вариант: аппарат останавливается из-за статуса расходника или отклоняет установленный чип. Тогда проверяют, какой именно картридж стоит, что сообщает принтер и какой чип ему подходит. Если для дальнейшей работы этой модели нужна замена чипа, её выполняют вместе с заправкой.

Третий вариант: принтер не может прочитать данные. Это уже не просто закончившийся ресурс. Причиной могут быть неправильная установка, повреждение чипа или проблема соединения с принтером. Покупать новый чип наугад в такой ситуации не стоит.

Наконец, не у всех картриджей учёт устроен через одинаковую электронную плату. Например, Brother для TN331 и TN336 описывает механический рычаг, который при установке нового картриджа запускает обновление его статуса. Переносить этот принцип на другие Brother тоже нельзя.

Поэтому честный ответ на вопрос «Чип обязательно менять?» начинается с модели принтера и картриджа. Само наличие чипа не означает обязательную замену при каждой заправке. А опыт с прежним принтером не гарантирует такого же поведения у нового.

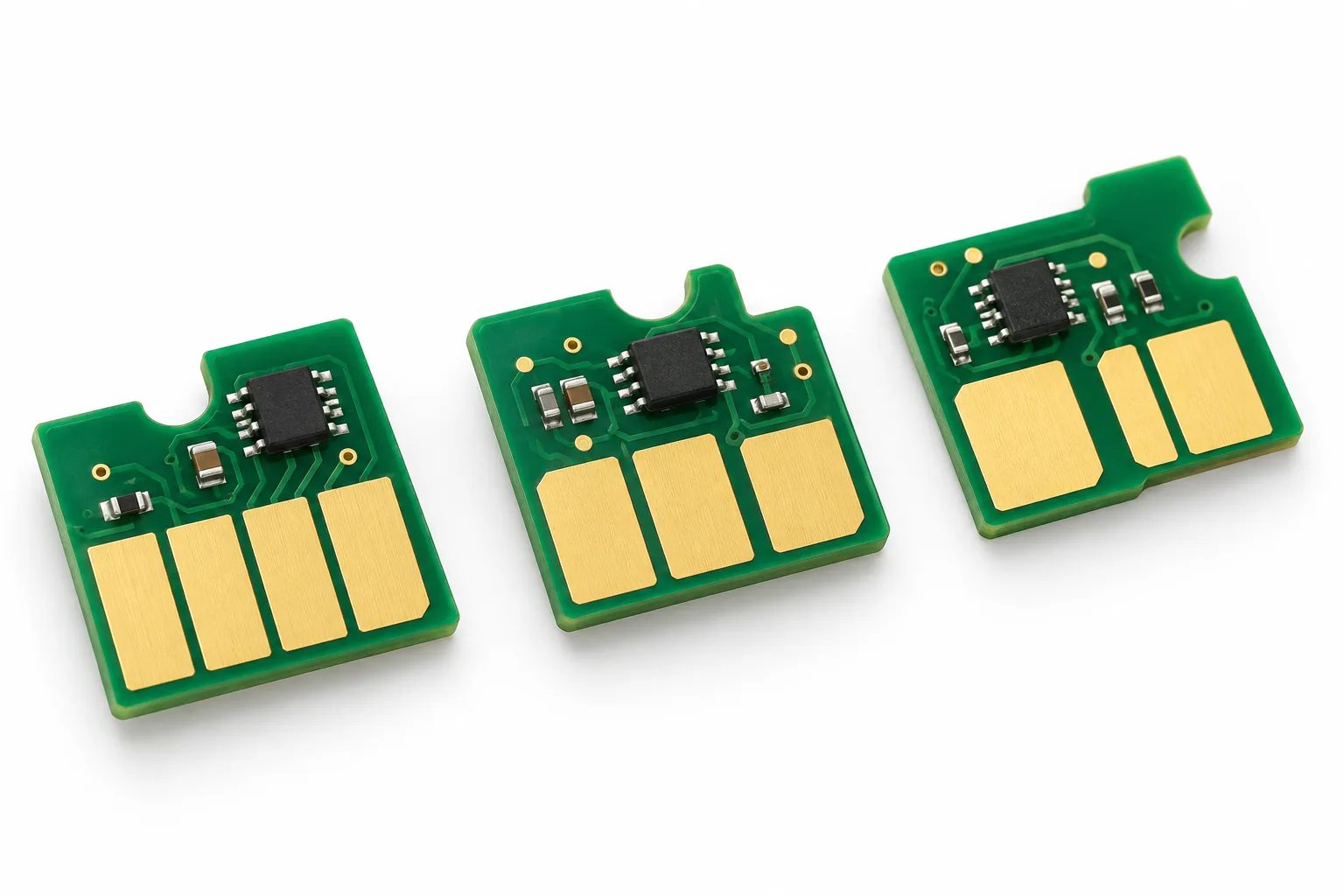

Две платы могут быть почти одинаковыми по размеру и контактам, но предназначаться для разных картриджей. Внешнее сходство не означает, что принтер примет обе.

Для подбора нужны точное обозначение картриджа и полная модель принтера. Иногда имеет значение и версия внутренней программы принтера. HP, например, предупреждает, что изменения системы проверки могут влиять на работу сторонних чипов.

Это не повод самостоятельно менять прошивку. Здесь достаточно понимать, почему фразы «такой чип раньше работал» или «он подошёл в крепление» ещё не доказывают совместимость. Прошивкам и способам сброса мы посвятим отдельные материалы.

Оригинальный чип — чип производителя принтера, совместимый — выпущенный сторонней компанией для определённых устройств. По одному цвету платы или количеству площадок нельзя надёжно определить ни происхождение, ни пригодность чипа. Нужна проверка под конкретный аппарат.

Если остановка вызвана именно неподходящим или отработавшим чипом, правильная замена может вернуть возможность печатать. Если проблема в контактах принтера или в другом узле, одна новая плата её не устранит.

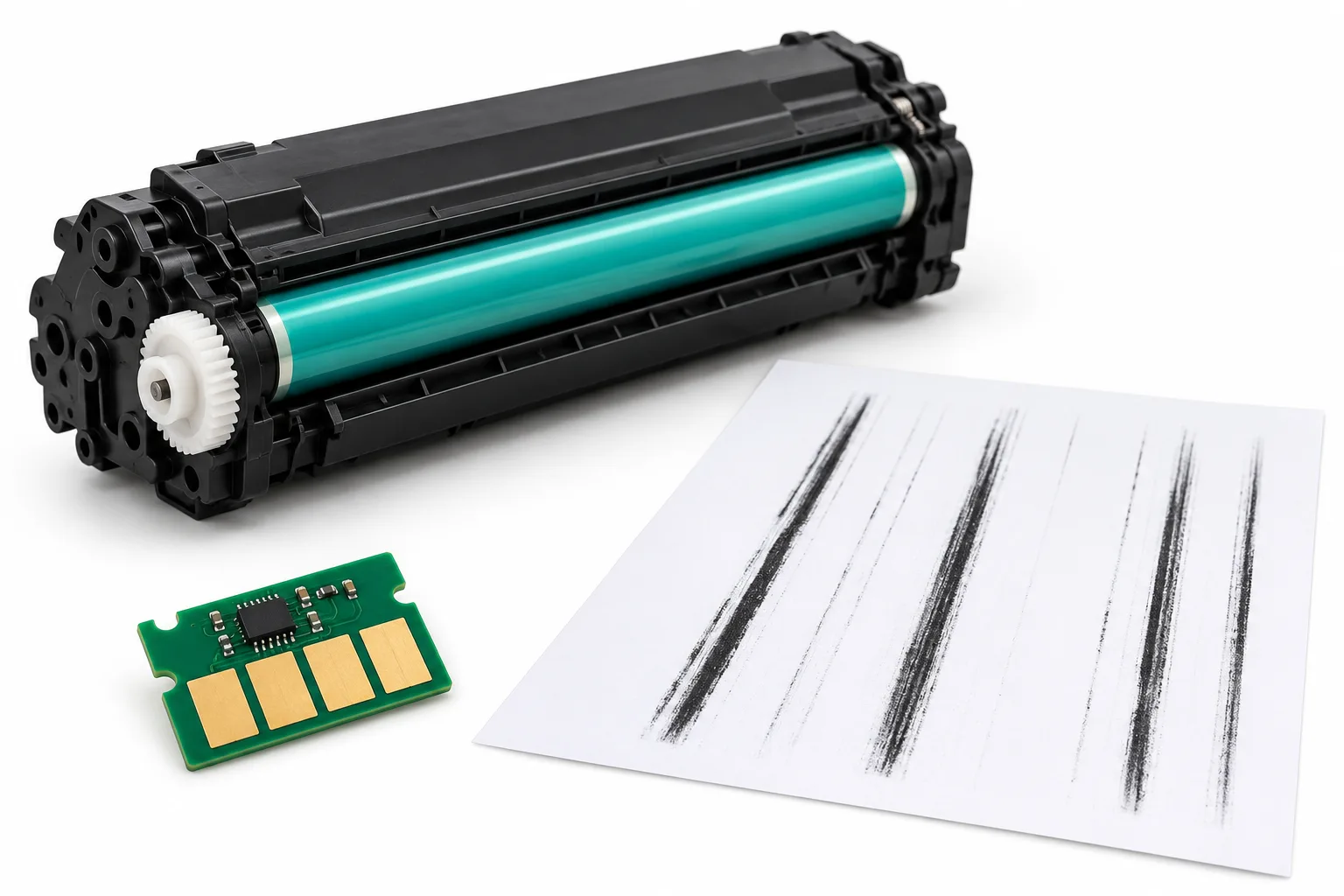

Чип не заправляет картридж, не очищает его и не восстанавливает изношенные детали. Полосы, серый фон, повторяющиеся пятна и бледная печать требуют отдельной проверки. Например, причина может быть в фотобарабане, лезвиях или неподходящем тонере.

Бывает и обратная ситуация: картридж печатает чисто, но на экране остаётся предупреждение. Тогда сначала выясняют, разрешает ли конкретный аппарат дальнейшую работу и что означает это сообщение. Не каждое предупреждение требует одинакового ремонта.

Смысл обслуживания в том, чтобы решить обе задачи: принтер должен принимать картридж, а сам картридж — давать нормальный отпечаток. Именно поэтому при обращении полезно показать не только сообщение на экране, но и лист с дефектом, если он есть.

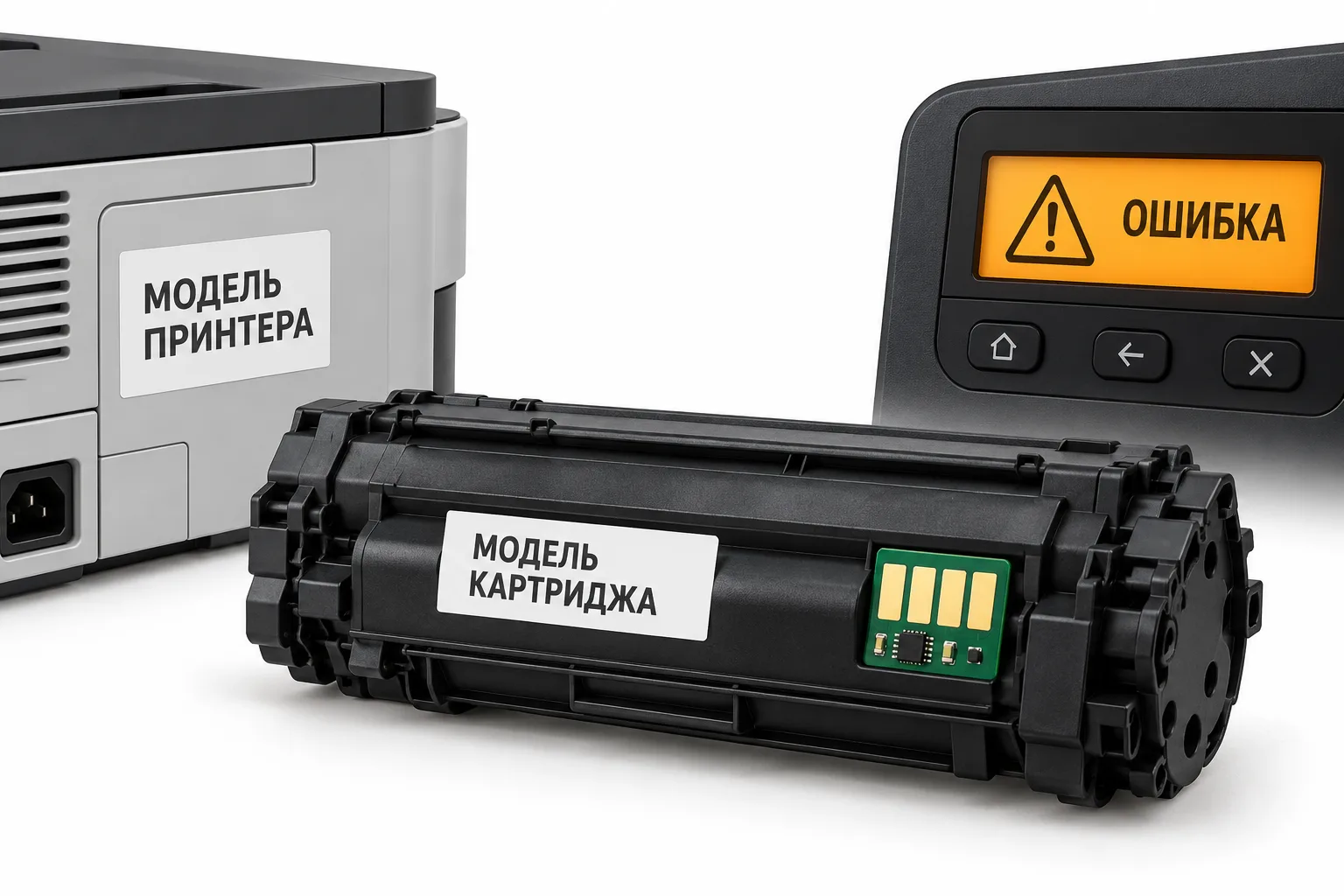

Назовите полную модель принтера и обозначение картриджа. Их можно сфотографировать на корпусе аппарата и на этикетке расходника. Если обозначение стёрлось или неизвестно, скажите об этом.

Сфотографируйте сообщение целиком. «Мало тонера», «Замените картридж», «Картридж не установлен» и «Ошибка памяти расходника» описывают разные ситуации. Если рядом есть код ошибки, он тоже нужен.

Расскажите, когда возникла проблема: после заправки, после замены картриджа, после его перестановки или без заметных изменений. Уточните, печатает ли аппарат хоть что-нибудь. Если печатает с полосами, сохраните образец.

По этим сведениям мастер сможет проверить, нужна ли замена чипа для вашей модели или искать причину следует в другом месте. Объяснение должно быть конкретным: какое сообщение мешает работе и что нужно сделать, чтобы картридж снова принимался принтером. Одной фразы «чип всегда меняют» для всех устройств недостаточно.
