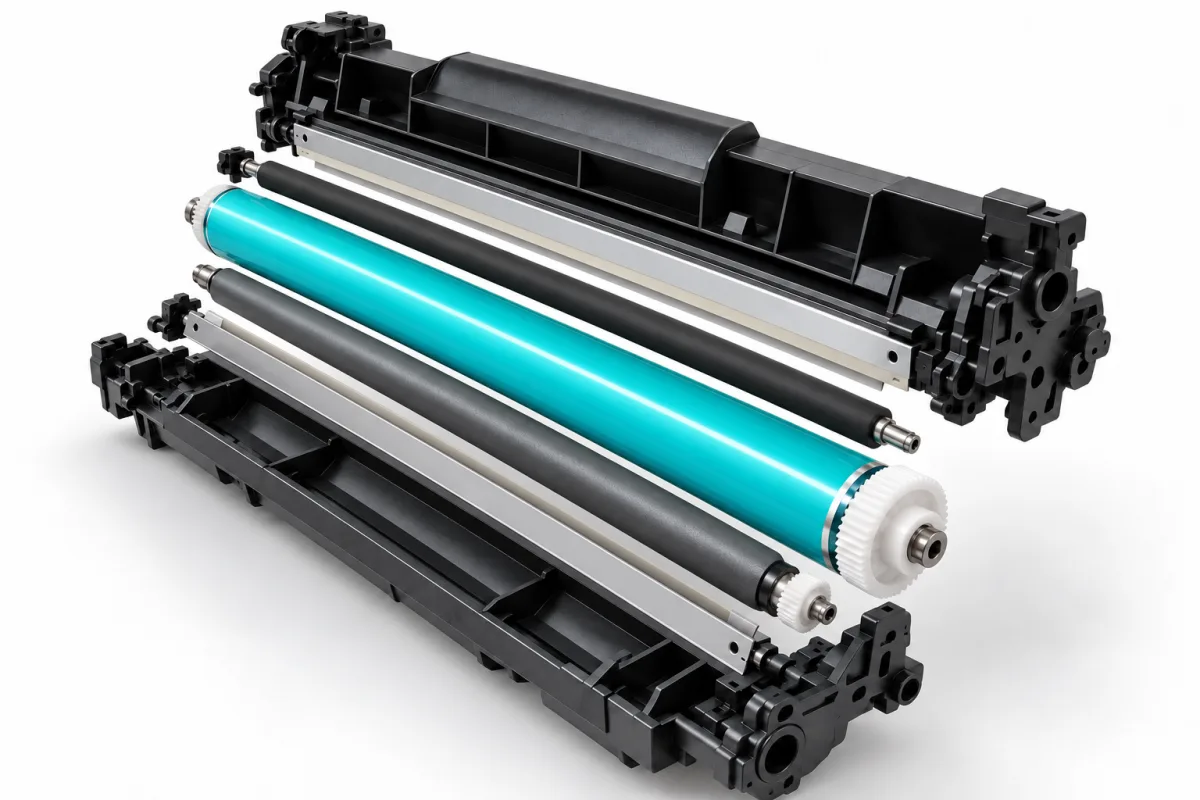

Как устроен лазерный картридж: детали и причины дефектов печати

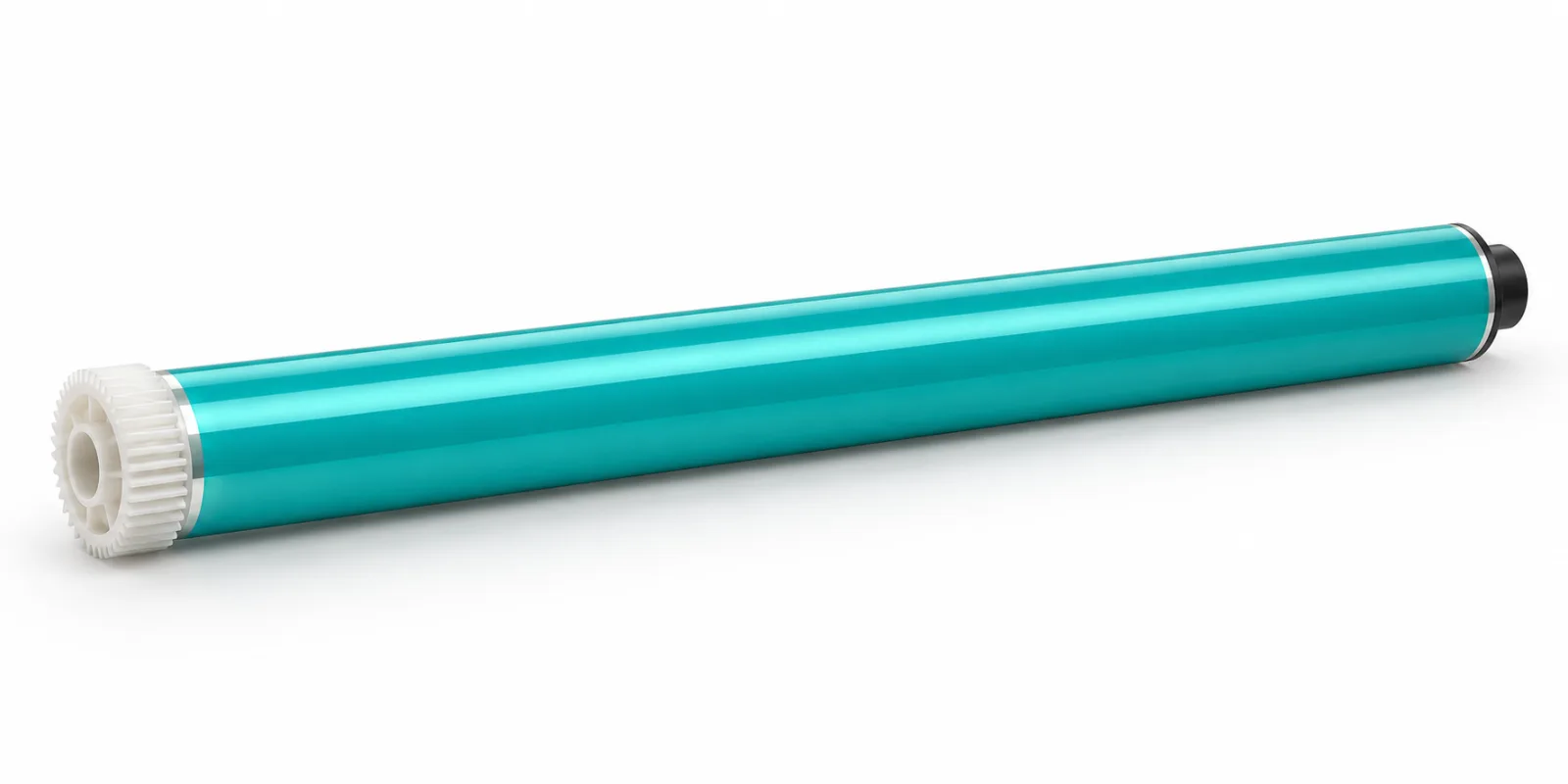

Фотобарабан легко узнать по гладкой цветной поверхности. Именно на нём появляется изображение перед переносом на бумагу. Покрытие чувствительно к царапинам, яркому свету и следам от пальцев.

Повреждённый барабан может оставлять тонкие полосы или точки, повторяющиеся вдоль листа. При износе покрытия иногда появляются тёмные следы по краям. Добавление тонера такой дефект не устраняет.

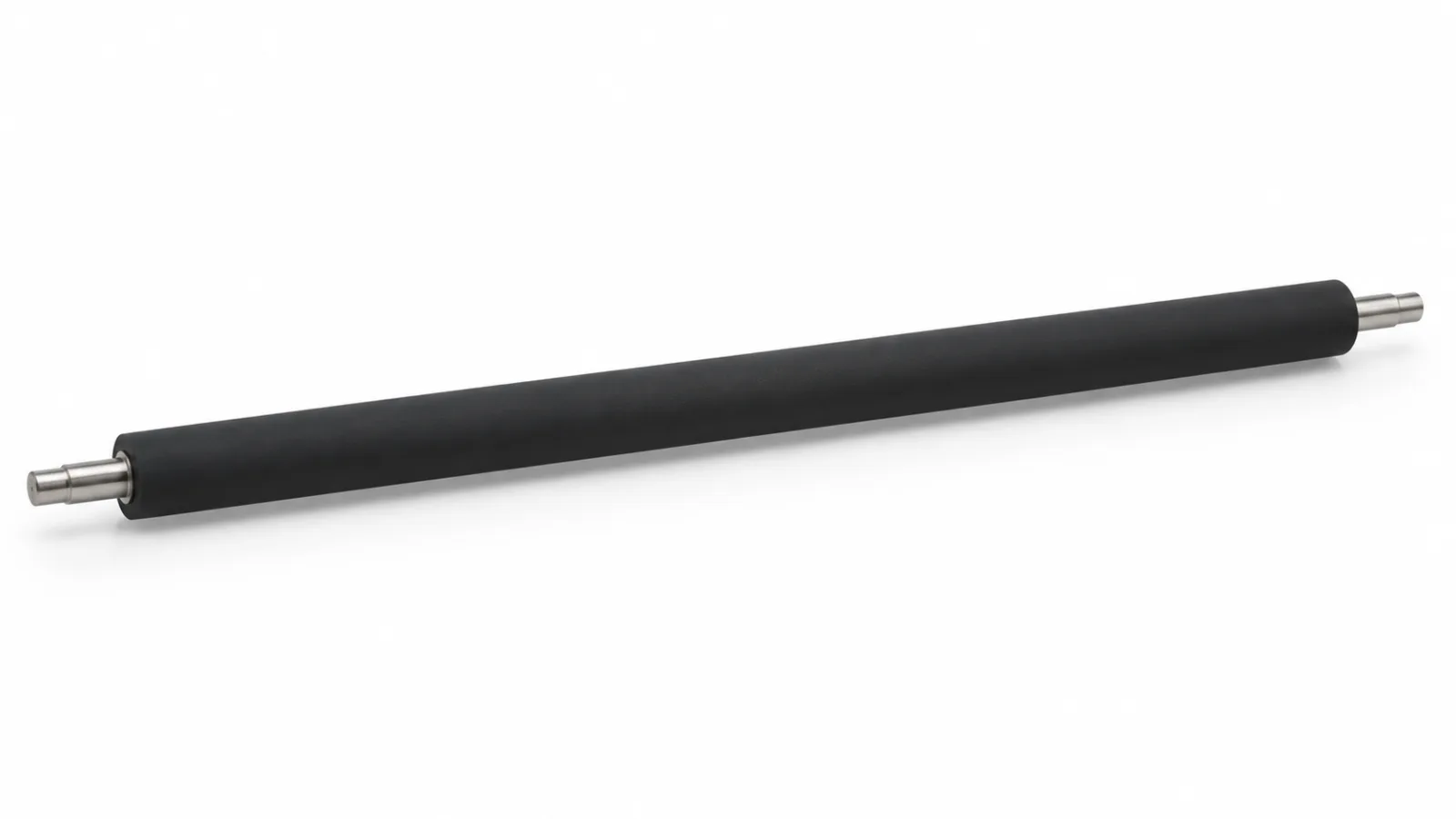

Это тонкий чёрный ролик рядом с барабаном. Его называют роликом заряда, валом первичного заряда или PCR. Он равномерно заряжает поверхность барабана перед каждым новым изображением.

Если покрытие загрязнилось или износилось, белый фон может стать серым, а ниже текста — появиться его бледный повтор. Повреждения самого ролика иногда дают повторяющиеся отметины.

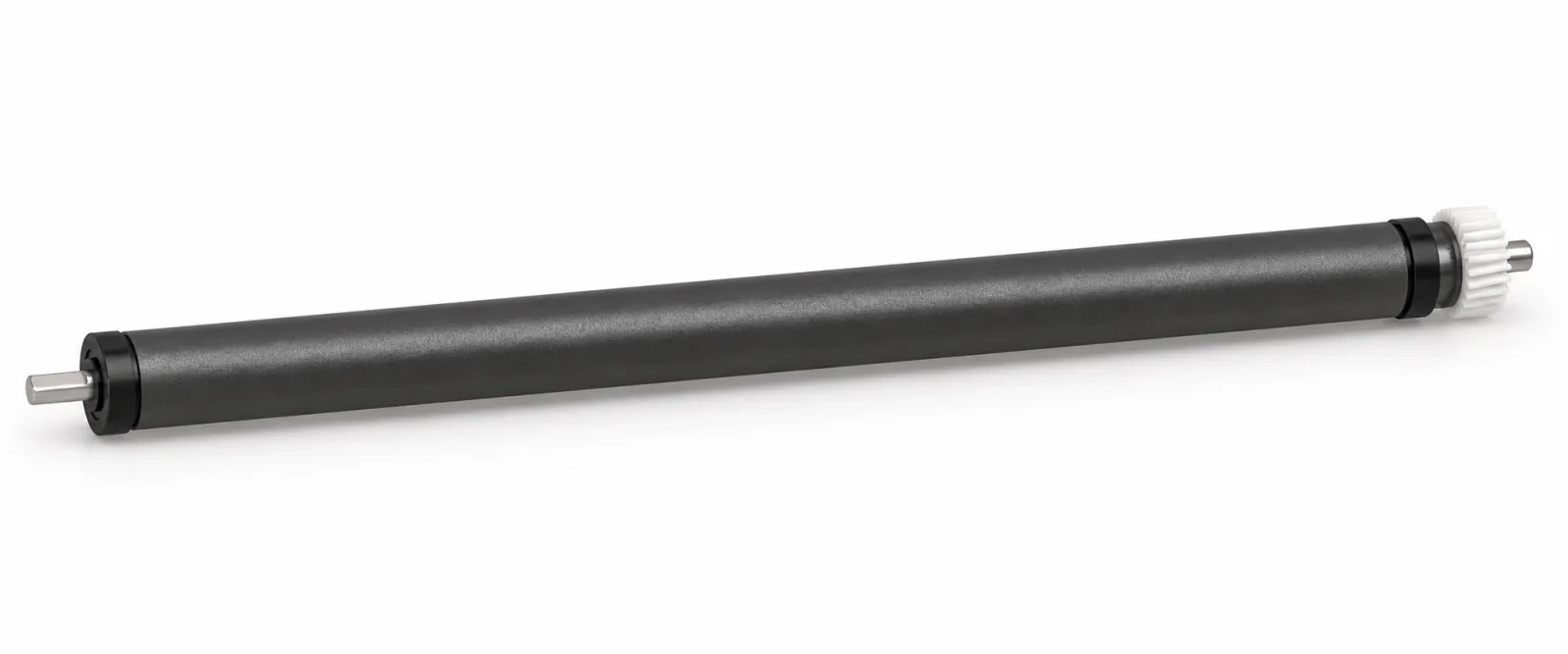

Магнитный вал забирает тонер из бункера и подаёт его к барабану. Под тёмной наружной оболочкой находится магнит. В CE285A этот вал и отвечает за проявление изображения — отдельного второго ролика проявки здесь нет.

Изношенная поверхность хуже работает с тонером. Печать может побледнеть, а большие чёрные участки — стать неравномерными. Но сначала стоит проверить и сам тонер: похожий результат бывает из-за его неподходящих свойств.

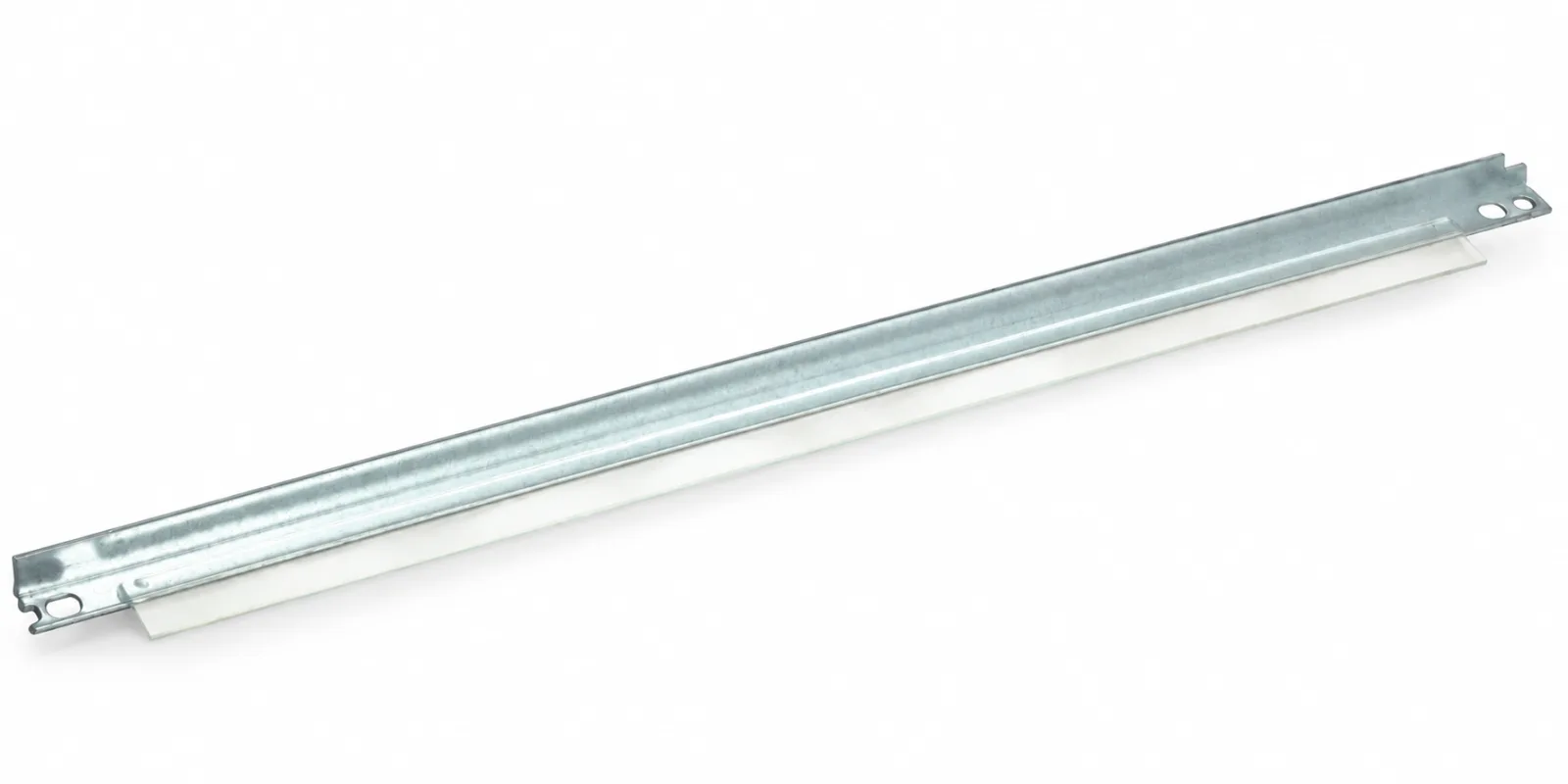

Чтобы печать была ровной, тонер должен лежать на магнитном валу тонким равномерным слоем. За это отвечает дозирующее лезвие — длинная планка с рабочей кромкой.

Налипший тонер, износ или неправильное положение кромки мешают распределению порошка. На листе могут появиться светлые полосы, а одна часть изображения окажется бледнее другой.

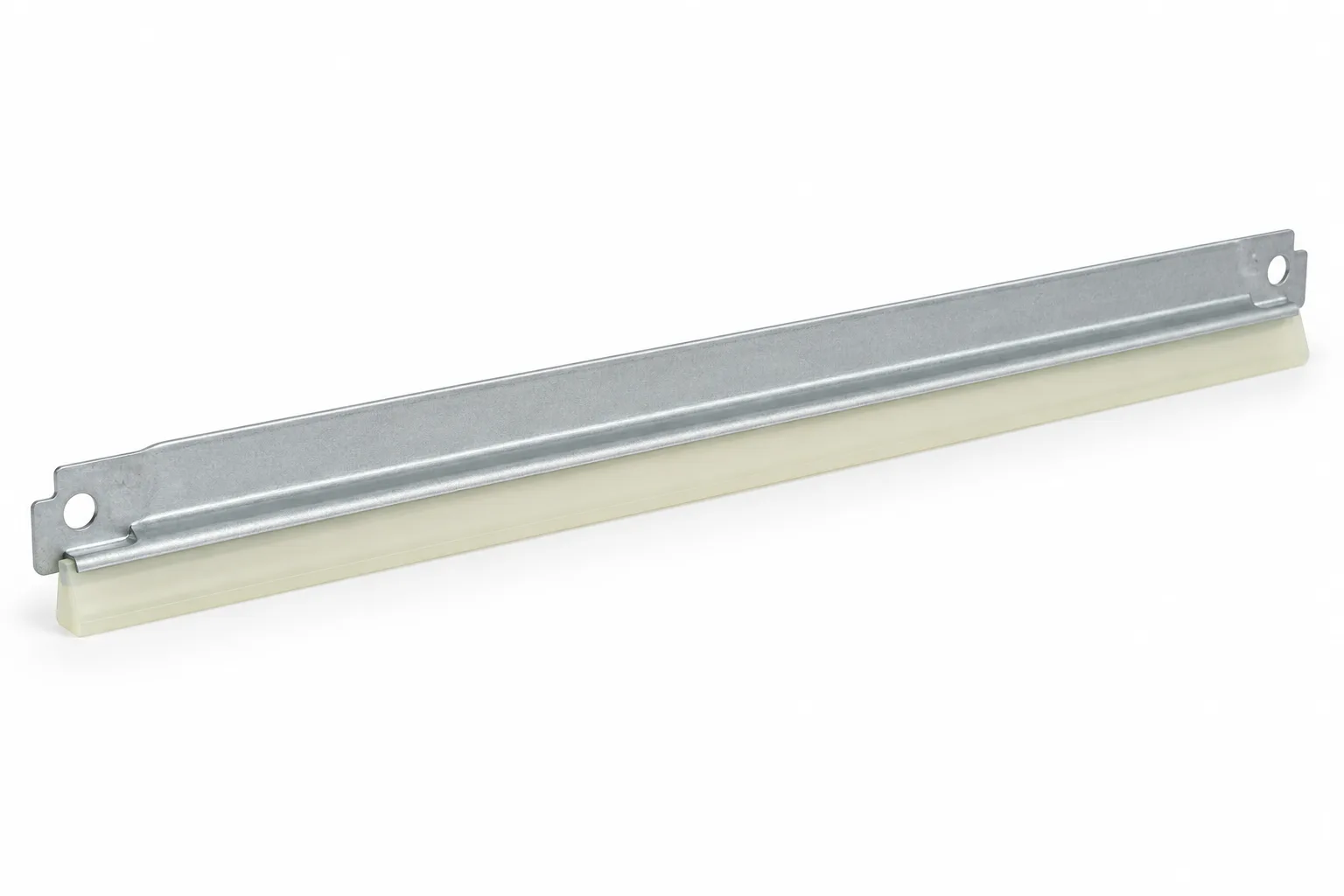

После переноса изображения на бумагу на барабане остаётся немного тонера. Ракель снимает этот остаток. У него металлическая основа и эластичная кромка, которая прилегает к поверхности барабана.

Со временем кромка может затвердеть, износиться или повредиться. Тогда часть порошка остаётся на барабане, и на бумаге появляются грязные полосы или серый фон. Дозирующее лезвие и ракель похожи внешне, но выполняют разную работу.

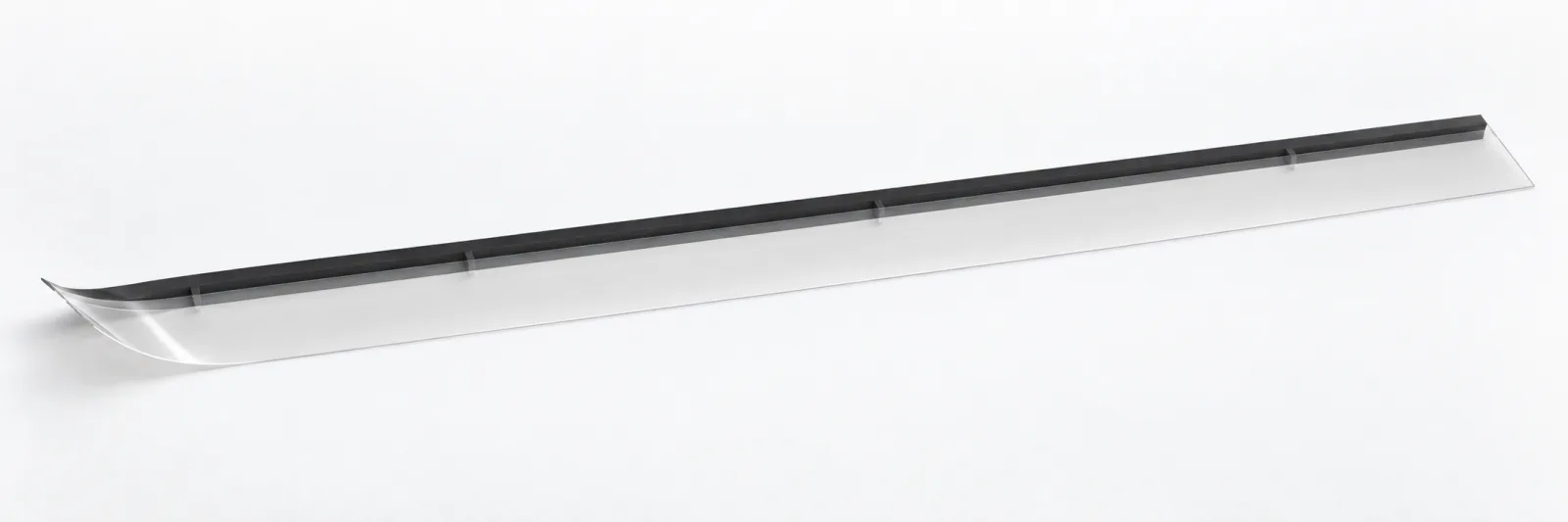

Рядом с ракелем находится тонкая гибкая плёнка — уплотняющее лезвие. Оно помогает направлять снятый порошок в бункер отработки и удерживать его там.

Если плёнку загнуть или повредить, тонер может просыпаться. На листах тогда появляются случайные точки и пятна. Это не второе очищающее лезвие: барабан очищает именно ракель.

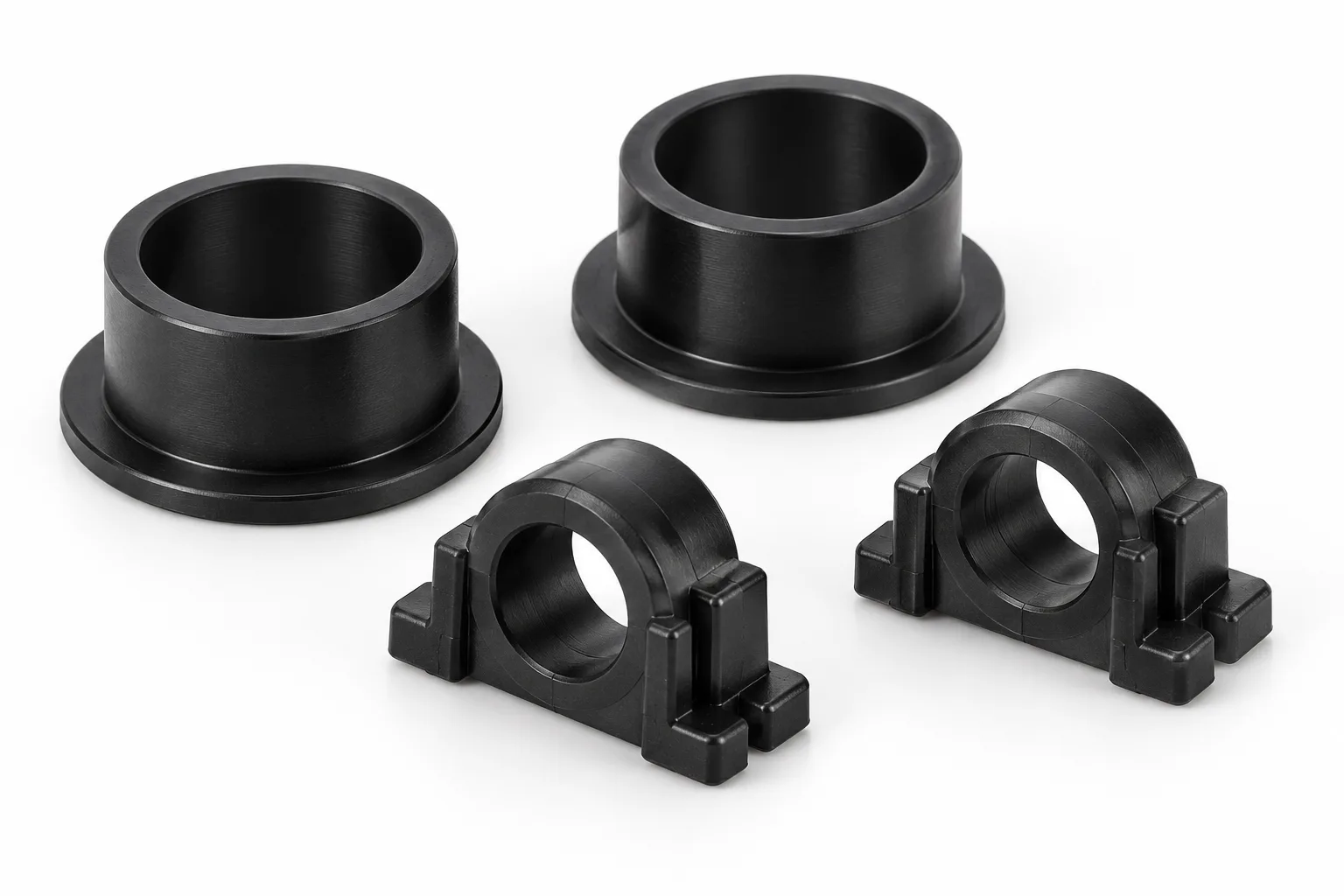

Маленькие кольца и опоры не так заметны, как барабан, но от них зависит положение валов. Опоры удерживают оси, а дистанционные бушинги магнитного вала сохраняют нужный зазор между ним и барабаном.

Треснувший или изношенный бушинг может привести к повреждению покрытия барабана. Одной характерной полосы, по которой можно уверенно узнать такую поломку, нет — нужно осматривать детали.

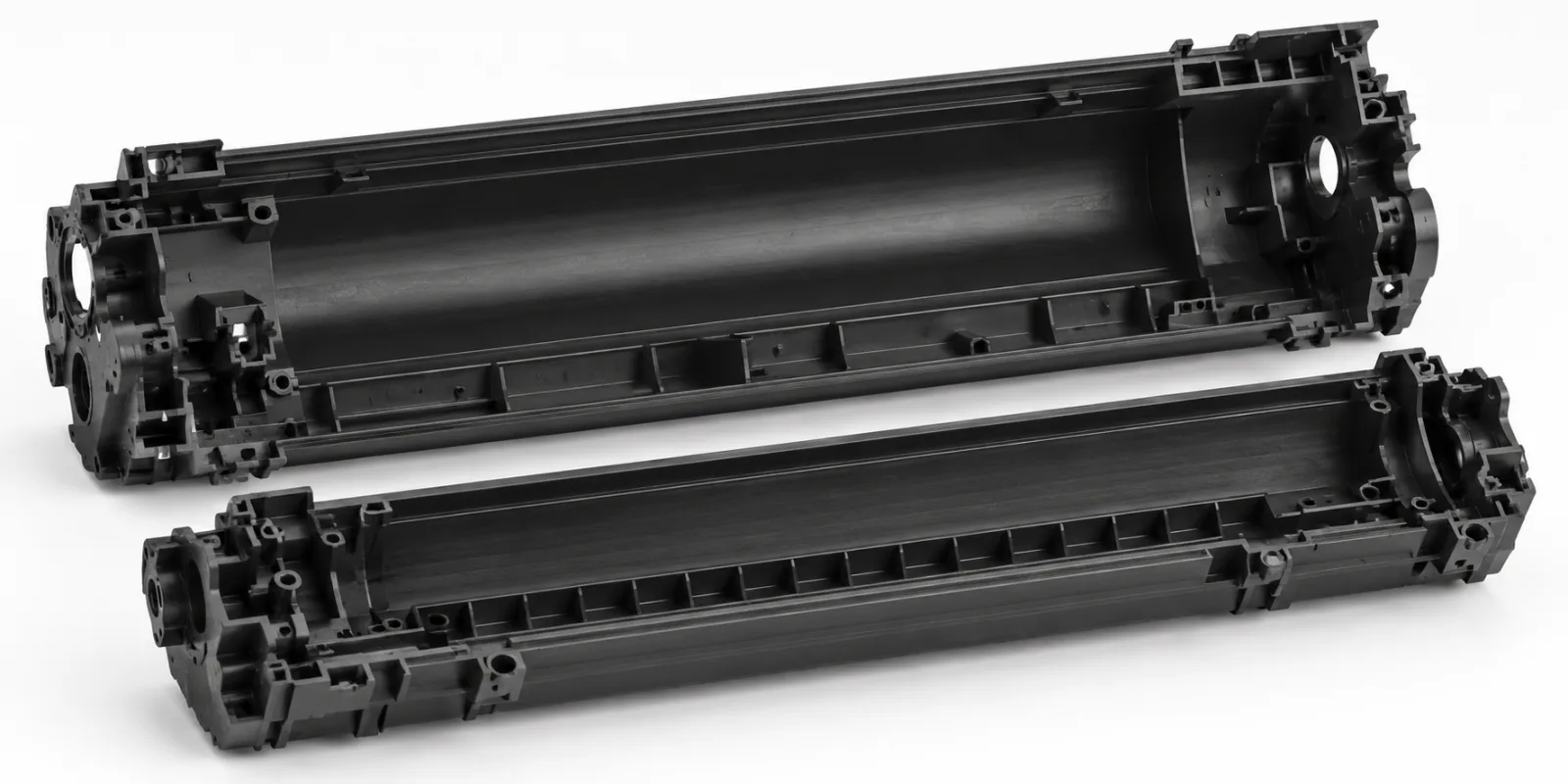

В картридже два отдельных отсека. В одном находится тонер для печати. Во второй, бункер отработки, поступает порошок, снятый с барабана.

При обслуживании важно проверить оба. Через трещины и повреждённые уплотнения порошок может высыпаться, а переполненная отработка — загрязнять картридж и принтер. Поэтому заправка не сводится только к добавлению нового тонера.

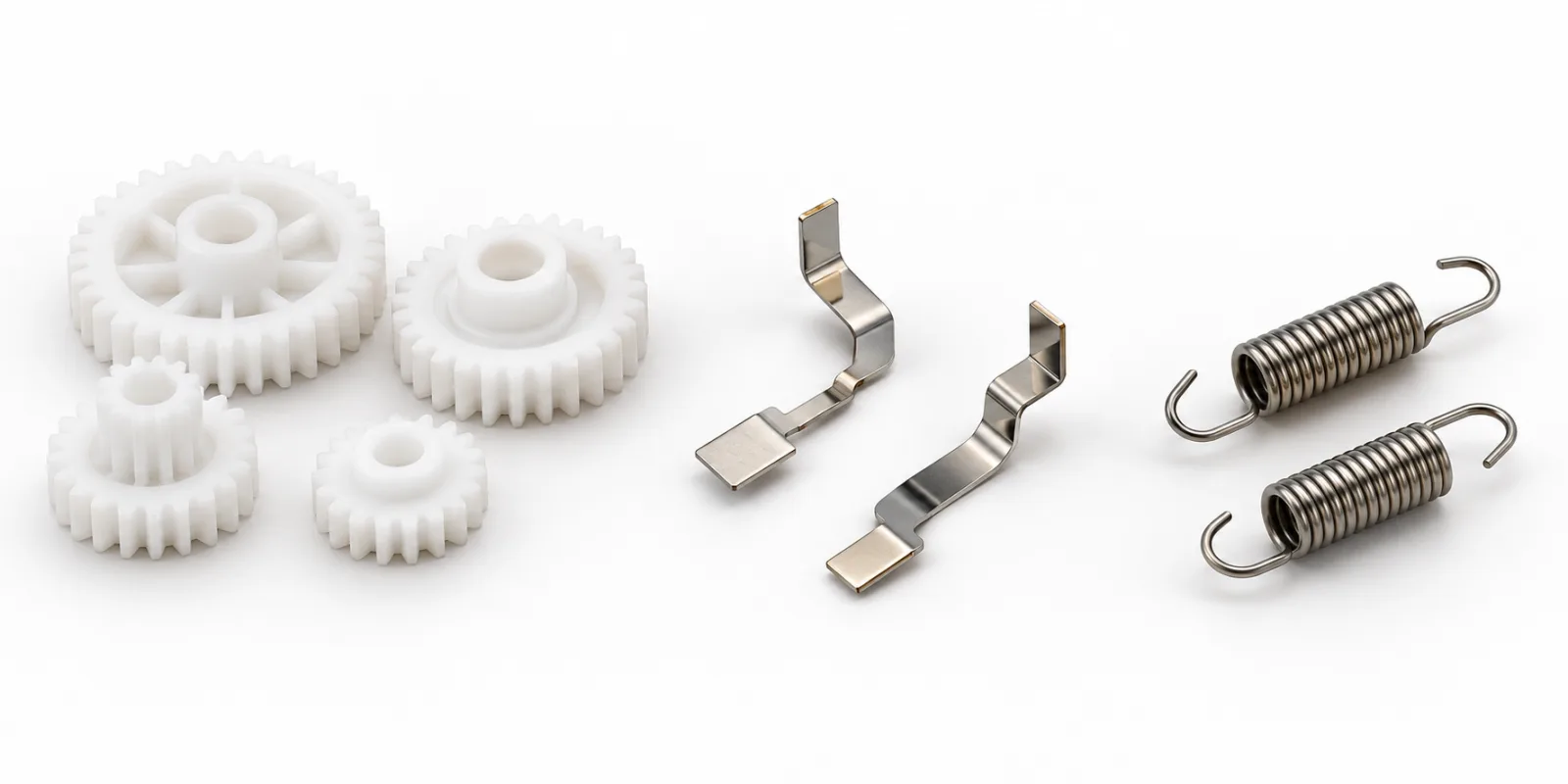

Шестерни передают вращение, контакты соединяют электрические цепи, а пружины удерживают детали в нужном положении. Без этой небольшой «механики» исправные барабан и валы тоже не смогут нормально работать.

Сломанные зубья могут давать хруст и сбои вращения. Плохой контакт — бледную или пропадающую печать. Здесь проверяют не только лист, но и то, как работает сам картридж.

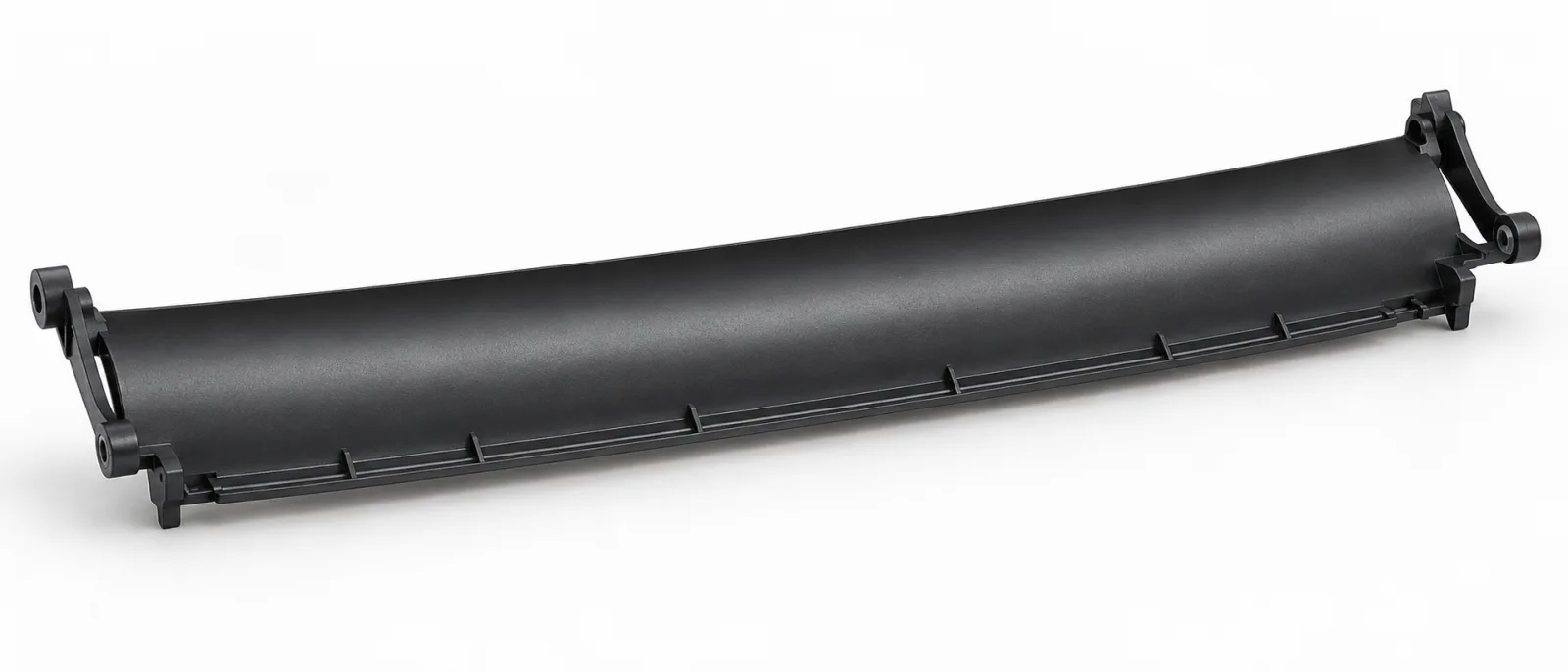

Пластиковая шторка прикрывает барабан, когда картридж вынут из принтера. Она помогает уберечь его от света и случайных царапин.

Сама шторка полос на бумаге не оставляет. Но если она сломана или не закрывается, можно повредить барабан при переноске или установке. Уже это повреждение будет заметно на отпечатке.
